Inversor de Frequência SINAMICS
Consulte-nos sobre a sua necessidade!

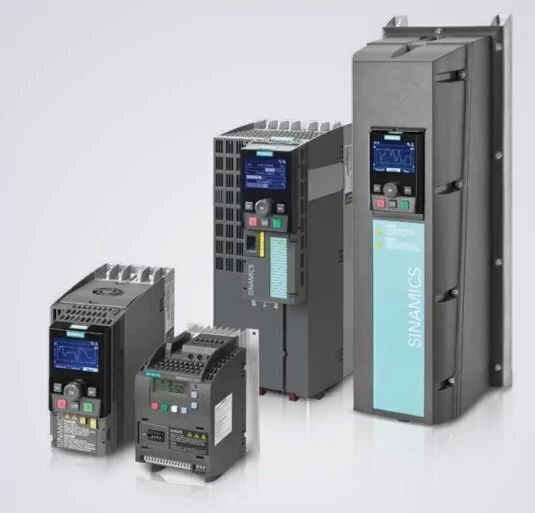

SINAMICS: Combinação flexível: você pode configurar um inversor de frequência individual para todas as aplicações universais a uma taxa de desempenho de preço adequada. Os Módulos de Potência (PM) e Unidades de Controle (CU) são projetados para aplicações específicas com recursos técnicos adequados, compre somente funcionalidade que necessita.

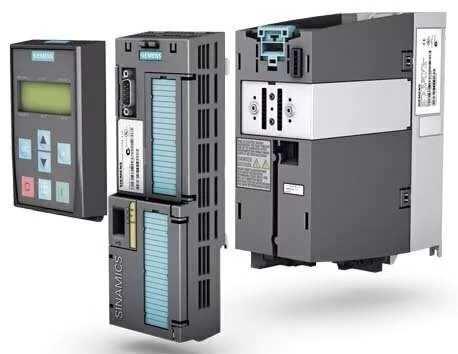

SINAMICS G120 é um conversor formado por dois módulos principais
- Módulos de Potência (PM)
- Unidades de Controle (CU)
A CU controla e monitora a PM conectada ao motor em vários modos de operação que podem ser selecionados. Ela faz a comunicação com o controle local assim como monitora dispositivos e equipamentos. As PMs possuem ranges de potência de 0,37kW a 250kW.
Dados Técnicos
- Range de Potência e Tensão
- 380 – 690 V ± 10% 3AC, 0.37 to 250 kW
- Tipos de Controle
- Controle Vetorial, FCC (Controle de Fluxo de Corrente), V/f
Com várias funções inovadoras
-
Safety Integrated para garantir segurança operacional e integridade do equipamento, capacidade de regeneração para economia de energia e um novo conceito de resfriamento
-
Rápida instalação e comissionamento
-
Usando as ferramentas SIZER e STARTER ou o Painel Básico de Operação (BOP) ou o cartão de mémoria (MMC)
-
Soluções eficientes e consistentes
-
O drive é integrado à automação através do TIA (Totally Integrated Automation - Automação Totalmente Integrada
| SINAMICS V20 – Tabela de escolha | |||||
| Baixa Sobrecarga | Baixa Sobrecarga | Código | Tamanho (FS) |
||
| Pmotor (cv) | In (A) | Pmotor (cv) | In (A) | ||
| Trifásico 380 a 480 V +/- 10% | |||||
| 0,5 | 1,3 | 0,5 | 1,3 | 6SL3210-5BE13-7UV0 | FSA |
| 0,75 | 1,7 | 0,75 | 1,7 | 6SL3210-5BE15-5UV0 | |
| 1 | 2,2 | 1 | 2,2 | 6SL3210-5BE17-5UV0 | |
| 1,5 | 3,1 | 1,5 | 3,1 | 6SL3210-5BE21-1UV0 | |
| 2 | 4,1 | 2 | 4,1 | 6SL3210-5BE21-5UV0 | |
| 3 | 5,6 | 3 | 5,6 | 6SL3210-5BE22-2UV0 | |
| 4 | 7,3 | 4 | 7,3 | 6SL3210-5BE23-0UV0 | FSB |
| 5 | 8,8 | 5 | 8,8 | 6SL3210-5BE24-0UV0 | |
| 7,5 | 12,5 | 7,5 | 12,5 | 6SL3210-5BE25-5UV0 | FSC |
| 10 | 16,5 | 10 | 16,5 | 6SL3210-5BE27-5UV0 | FSD |
| 15 | 25 | 15 | 25 | 6SL3210-5BE31-1UV0 | |
| 20 | 31 | 20 | 31 | 6SL3210-5BE31-5UV0 | |
| 30 | 45 | 25 | 38 | 6SL3210-5BE31-8UV0 | FSE |
| 40 | 60 | 30 | 45 | 6SL3210-5BE32-2UV0 | |
| Monofásico 200 a 240 V +/- 10% | |||||
| 0,16 | 0,9 | 0,16 | 0,9 | 6SL3210-5BB11-2UV0 | FSA |
| 0,33 | 1,7 | 0,33 | 1,7 | 6SL3210-5BB12-5UV0 | |
| 0,5 | 2,3 | 0,5 | 2,3 | 6SL3210-5BB13-7UV0 | |
| 0,75 | 3,2 | 0,75 | 3,2 | 6SL3210-5BB15-5UV0 | |
| 1 | 3,9 | 1 | 3,9 | 6SL3210-5BB17-5UV0 | |
| 1,5 | 6 | 1,5 | 6 | 6SL3210-5BB21-1UV0 | FSB |
| 2 | 7,8 | 2 | 7,8 | 6SL3210-5BB21-5UV0 | |
| 3 | 11 | 3 | 11 | 6SL3210-5BB22-2UV0 | FSC |
| 4 | 13,6 | 4 | 13,6 | 6SL3210-5BB23-0UV0 | |
| SINAMICS V20 – Dimensões | |||
| Tamanho | Largura | Altura | Profundidade |
| FSA | 90 | 150 | 145,5 |
| FSB | 140 | 160 | 164,5 |
| FSC | 184 | 182 | 169 |
| FSD | 240 | 206,5 | 172,5 |
| SINAMICS V20 – Opcionais e Acessórios | Código |
| 1. Gravador de parâmetros | 6SL3255-0VE00-0UA0 |
| 2. Interface BOP | 6SL3255-0VA00-2AA0 |
| 3. Módulo de frenagem | 6SL3255-2AD20-8VA0 |
| 4. BOP V20 | 6SL3255-0VA00-4BA0 |
| 5. Cabo BOP 3 metros | 6SL3256-0VP00-0VA0 |
| 6. Cartão de memória (SD) | 6ES7954-8LB01-0AA0 |
| 7. Filtro RFI | Veja catálogo |
| 8. Reator de entrada | Veja catálogo |
| 9. Reator de saída | Veja catálogo |
| 10.Resistor de frenagem | Veja catálogo |
| Conector RS485 (50 peças) | 6SL3255-0VC00-0HA0 |
| SINAMICS G120 – Tabela de escolha | ||||
| Pmotor (cv) |
In LO (A) |
In HO (A) |
Código | Tamanho (FS) |
| Trifásico 380 a 480 V +/- 10% | ||||
| 0,75 | 1,7 | 1,3 | 6SL3210-1KE11-8U1 | FSA |
| 1 | 2,2 | 1,7 | 6SL3210-1KE12-3U1 | |
| 1,5 | 3,1 | 2,2 | 6SL3210-1KE13-2U1 | |
| 2 | 4,1 | 3,1 | 6SL3210-1KE14-3U1 | |
| 3 | 5,6 | 4,1 | 6SL3210-1KE15-8U1 | |
| 4 | 7,3 | 5,6 | 6SL3210-1KE17-5U1 | |
| 5 | 8,8 | 7,3 | 6SL3210-1KE18-8U1 | |
| 7,5 | 12,8 | 8,8 | 6SL3210-1KE21-3U1 | FSB |
| 10 | 16,5 | 12,5 | 6SL3210-1KE21-7U1 | |
| 15 | 25 | 16,5 | 6SL3210-1KE22-6U1 | FSC |
| 20 | 31 | 25 | 6SL3210-1KE23-2U1 | |
| 25 | 37 | 31 | 6SL3210-1KE23-8U1 | |
| SINAMICS G120C – Dimensões | |||
| Tamanho | Largura | Altura | Profundidade |
| FSA | 73 | 196 | 203 |
| FSB | 100 | 196 | 203 |
| FSC | 140 | 295 | 203 |
| SINAMICS G120C – Acessórios | Código |
| Painel de operação básico BOP-2 | 6SL3255-0AA00-4CA1 |
| Painel de operação inteligente IOP-2 | 6SL3255-0AA00-4JA1 |
| Kit de montagem IOP/BOP em porta | 6SL3256-0AP00-0JA0 |
| SINAMICS G120 – Módulo de Potência PM240/PM240-2 | |||||
| Baixa Sobrecarga | Alta Sobrecarga | Código | Tamanho | ||
| Pmotor (cv) | In (A) | Pmotor (cv) | In (A) | ||
| Trifásico 380 a 480 V +/- 10% | |||||
| 0,75 | 1,7 | 0,5 | 1,3 | 6SL3210-1PE11-8UL1 | FSA |
| 1 | 2,2 | 0,75 | 1,7 | 6SL3210-1PE12-3UL1 | |
| 1,5 | 3,1 | 1 | 2,2 | 6SL3210-1PE13-2UL1 | |
| 2 | 4,1 | 1,5 | 3,1 | 6SL3210-1PE14-3UL1 | |
| 3 | 5,9 | 2 | 4,1 | 6SL3210-1PE16-1UL1 | |
| 4 | 7,7 | 3 | 5,9 | 6SL3210-1PE18-0UL1 | |
| 5 | 7,7 | 4 | 7,7 | 6SL3210-1PE21-1UL0 | FSB |
| 7,5 | 10,2 | 5 | 10,2 | 6SL3210-1PE21-4UL0 | |
| 10 | 18 | 7,5 | 13,2 | 6SL3210-1PE21-8UL0 | |
| 15 | 25 | 10 | 18 | 6SL3210-1PE22-7UL0 | FSC |
| 20 | 32 | 15 | 26 | 6SL3210-1PE23-3UL0 | |
| 25 | 38 | 20 | 32 | 6SL3210-1PE23-8UL0 | FSD |
| 30 | 45 | 25 | 38 | 6SL3210-1PE24-5UL0 | |
| 40 | 60 | 30 | 45 | 6SL3210-1PE26-0UL0 | |
| 50 | 75 | 40 | 60 | 6SL3210-1PE27-5UL0 | |
| 60 | 90 | 50 | 75 | 6SL3210-1PE28-8UL0 | FSE |
| 75 | 110 | 60 | 90 | 6SL3210-1PE31-1UL0 | |
| 100 | 145 | 75 | 110 | 6SL3224-0BE35-5UA0 | FSF |
| 125 | 178 | 100 | 145 | 6SL3224-0BE37-5UA0 | |
| 150 | 205 | 125 | 178 | 6SL3224-0BE38-8UA0 | |
| 200 | 250 | 150 | 205 | 6SL3224-0BE41-1UA0 | |
| 250 | 302 | 200 | 250 | 6SL3224-0XE41-3UA0 | FSGX |
| 300 | 370 | 250 | 302 | 6SL3224-0XE41-6UA0 | |
| 400 | 477 | 300 | 370 | 6SL3224-0XE42-0UA0 | |
| Mono/Trifásico 200 a 240 V +/- 10% | |||||
| 0,75 | 3,2 | 0,5 | 0,5 | 6SL3210-1PB13-0UL0 | FSA |
| 1 | 4,2 | 0,75 | 0,75 | 6SL3210-1PB13-8UL0 | |
| 1,5 | 6 | 1 | 1 | 6SL3210-1PB15-5UL0 | FSB |
| 2 | 7,4 | 1,5 | 1,5 | 6SL3210-1PB17-4UL0 | |
| 3 | 10,4 | 2 | 2 | 6SL3210-1PB21-0UL0 | |
| 4 | 13,6 | 3 | 3 | 6SL3210-1PB21-4UL0 | FSC |
| 5 | 17,5 | 4 | 4 | 6SL3210-1PB21-8UL0 | |
| Trifásico 200 a 240 V +/-10% | |||||
| 7,5 | 22 | 5 | 17,5 | 6SL3210-1PC22-2UL0 | FSC |
| 10 | 28 | 7,5 | 22 | 6SL3210-1PC22-8UL0 | |
| 15 | 42 | 10 | 28 | 6SL3210-1PC24-2UL0 | FSD |
| 20 | 54 | 15 | 42 | 6SL3210-1PC25-4UL0 | |
| 25 | 68 | 20 | 54 | 6SL3210-1PC26-8UL0 | |
| 30 | 80 | 25 | 68 | 6SL3210-1PC28-0UL0 | FSE |
| 40 | 104 | 30 | 80 | 6SL3210-1PC31-1UL0 | |
| SINAMICS G120 – Acessórios | Código |
| Painel de Operação Básico (BOP-2) | 6SL3255-0AA00-4CA1 |
| Painel de Operação Inteligente (IOP) | 6SL3255-0AA00-4JA0 |
| Kit montagem (IOP/BOP-2)em porta | 6SL3256-0AP00-0JA1 |
| Micro Cartão de Memória 64 MB | 6SL3054-4AG00-0AA0 |
| Cartão de Memória (SD) | 6SL7954-8LB01-0AA0 |
| Relé de freio | 6SL3252-0BB00-0AA0 |
| SINAMICS G120 – Dimensões | |||
| Tamanho | Largura | Altura | Profundidade |
| FSA | 73 | 196 | 230 |
| FSB | 153 | 270 | 230 |
| FSC | 189 | 334 | 250 |
| FSD | 275 | 419 | 260 |
| FSE | 275 | 499 | 260 |
| FSF | 350 | 634 | 372 |
| FSGX | 326 | 1533 | 547 |
| Unidade de Controle | Comunicação | Modos de Controle | Entradas | Saídas | Funções de Safety | Código |
| CU230P-2 HVAC | USS/Modbus RTU/BACnet | U/F, Controle Vetorial sem encoder | 6 digitais 4 analógicas |
3 digitais 2 analógicas |
– | 6SL3243-0BB30-1HA2 |
| CU230P-2 DP | PROFIBUS DP | 6SL3243-0BB30-1PA2 | ||||
| CU230P-2 PN | PROFINET | 6SL3243-0BB30-1FA0 | ||||
| CU230P-2 CAN | CANopen | 6SL3243-0BB30-1CA2 | ||||
| CU240B-2 | USS/Modbus RTU | 4 digitais 1 analógica |
1 digital 1 analógica |
– | 6SL3244-0BB00-1BA1 | |
| CU240B-2 DP | PROFIBUS DP | 6SL3244-0BB00-1PA1 | ||||
| CU240E-2 | USS/Modbus RTU | 6 digitais 2 analógicas |
3 digitais 2 analógicas |
STO | 6SL3244-0BB12-1BA1 | |
| CU240E-2 DP | PROFIBUS DP | 6SL3244-0BB12-1PA1 | ||||
| CU240E-2 PN | PROFINET | 6SL3244-0BB12-1FA0 | ||||
| CU240E-2 F | USS/Modbus RTU | STO, SS1, SLS, SSM, SDM | 6SL3244-0BB13-1BA1 | |||
| CU240E-2 DP F | PROFIBUS DP | 6SL3244-0BB13-1PA1 | ||||
| CU240E-2 PN F | PROFINET | 6SL3244-0BB13-1FA0 | ||||
| CU250S-2 | USS/Modbus RTU | U/F, Controle Vetorial sem e com encoder | 11 digitais 2 analógicas |
7 digitais 2 analógicas |
STO, SBC, SS1 (SLS, SSM, SDM com lincença safety)
|
6SL3246-0BA22-1BA0 |
| CU250S-2 DP | PROFIBUS DP | 6SL3246-0BA22-1PA0 | ||||
| CU250S-2 PN | PROFINET | 6SL3246-0BA22-1FA0 | ||||
| CU250S-2 CAN | CANopen | 6SL3246-0BA22-1CA0 |
