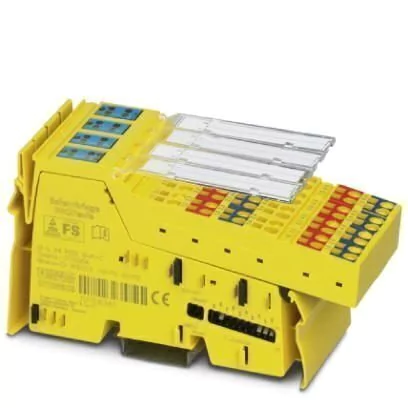

Safetybridge PSDI 16-PAC - 16 DI de Segurança

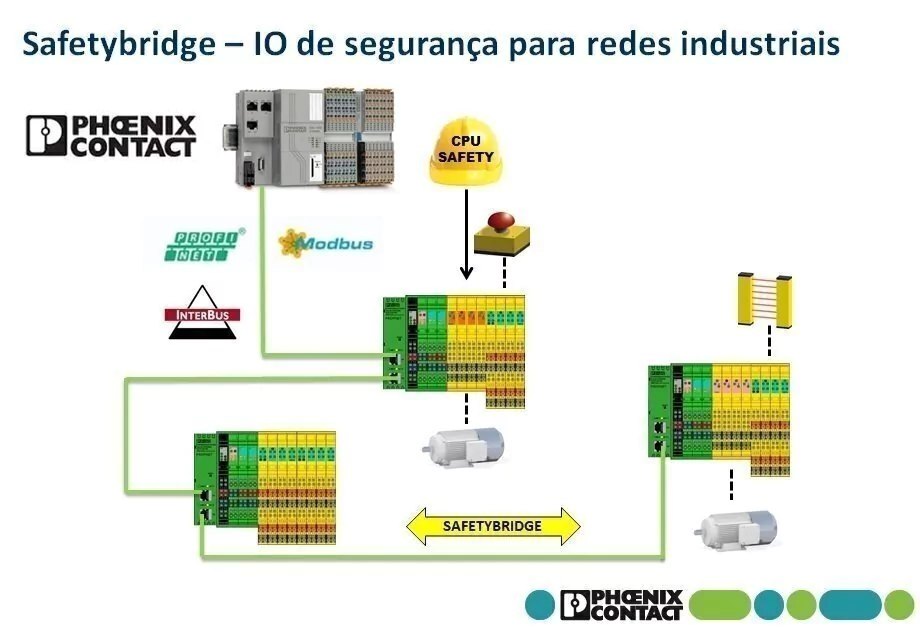

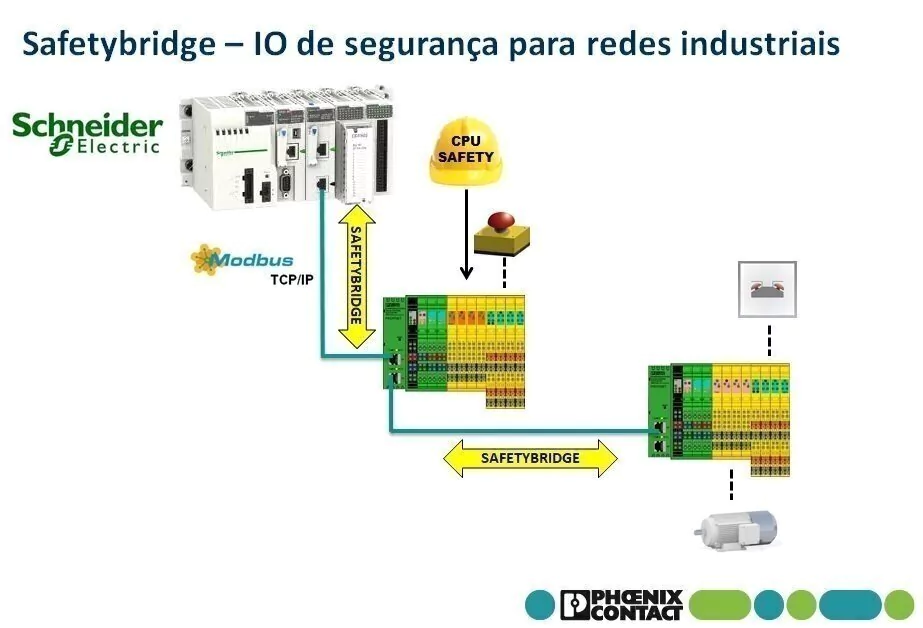

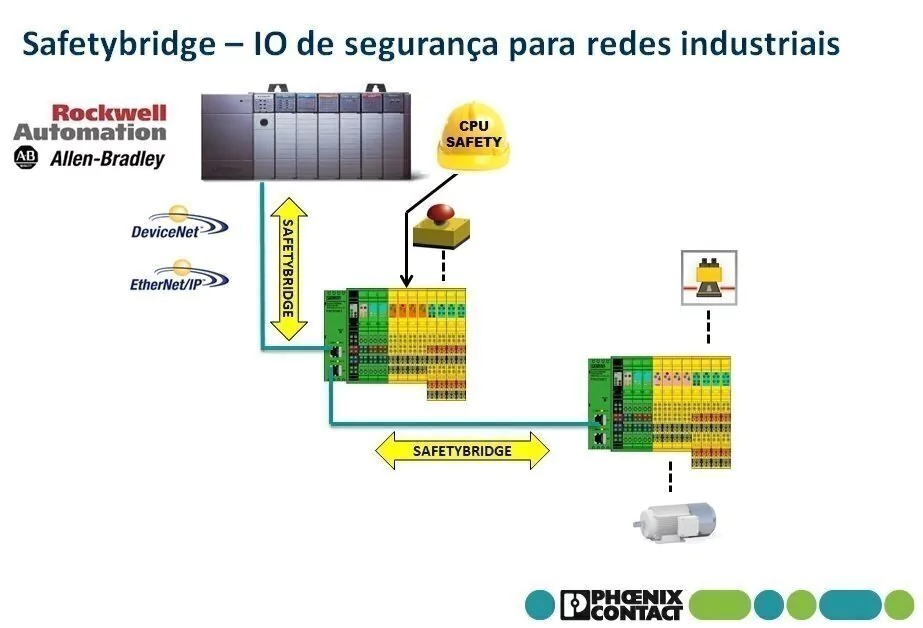

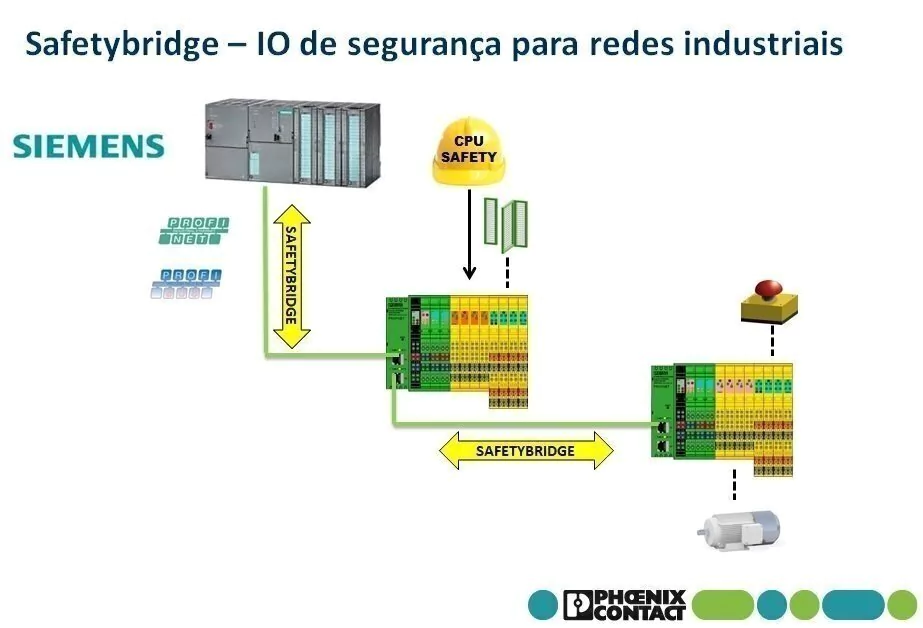

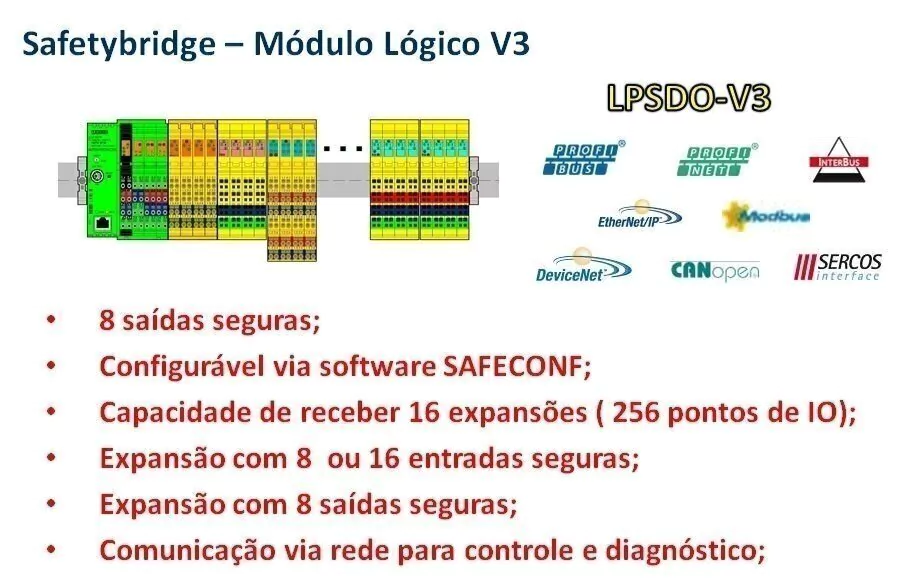

O Módulo de segurança é um módulo de entrada da família de produtos Inline para aplicação em qualquer ponto dentro de um sistema SafetyBridge ou PROFIsafe. A velocidade de transmissão no módulo de segurança pode ser ajustada por meio de chave para 500 kBaud ou 2 MBaud. Dentro de uma estação é preciso trabalhar continuamente com uma taxa de transmissão. O módulo dispõe de oito entradas digitais seguras com alocação de dois canais ou dezesseis entradas digitais seguras com alocação de um canal.
Vantagens
- SIL 3 conforme IEC 61508 / EN 61508
- SILCL 3 conforme EN 62061
- PL e conforme EN ISO 13849-1
Medidas
| Largura |
48,8 mm |
| Altura |
119,8 mm |
| Profundidade |
71,5 mm |
| Instrução para dimensões |
Dimensões da caixa |
Interfaces
| Denominação |
Bus local Inline |
| Número de canais |
2 |
| Tipo de conexão |
Triagem de dados Inline |
| Velocidade de transmissão |
500 kBit/s / 2 MBit/s (comutável) |
Entradas digitais
| Denominação entrada |
Entradas digitais |
| Tipo de conexão |
conexão à mola |
| Tecnologia de conexão |
2, 3 condutores |
| Quantidade de entradas |
8 (com alocação de dois canais) |
| |
16 (com um canal) |
| Linha característica de entrada |
IEC 61131-2 Tipo 3 |
| Tensão de entrada |
24 V DC (através da saídas de relógio UT1 e UT2 ou alimentação externa) |
| Faixa de tensão de entrada sinal "0" |
-3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" |
11 V DC ... 30 V DC |
| Faixa de tensão de entrada |
-3 V DC ... 30 V DC |
| Corrente típica de entrada por canal |
2,7 mA (com 24 V) |
Alimentação da eletrônica modular
| Tensão de alimentação |
24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação |
19,2 V DC ... 30 V DC |
Geral
| Tipo de montagem |
Trilho de fixação |
| Peso líquido |
222 g |
| Observação sobre o peso |
com conectores |
Potenciais Inline
| Denominação |
Alimentação da lógica (UL) |
| Tensão de alimentação |
7,5 V DC (vide dados técnicos de segurança) |
| Consumo de energia |
máx. 190 mA |
| Denominação |
Alimentação do circuito principal (UM) |
| Tensão de alimentação |
24 V DC |
| Faixa de tensão de alimentação |
19,2 V DC ... 30 V DC (inclusive ondulação) |
| Consumo de energia |
típ. 15 mA (mais consumo de corrente das entradas na alimentação através de saídas de relógio, mais consumo de corrente dos sensores conectados na alimentação através das saídas de relógio) |
| |
máx. 415 mA |
Parâmetros técnicos de segurança
| Denominação |
IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) |
máx. 3 (dois canais; independente de parametrização e circuito) |
| Denominação |
IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) |
máx. 3 (dois canais; independente de parametrização e circuito) |
| Denominação |
EN ISO 13849 |
| Performance Level (PL) |
máx. e (dois canais; independente de parametrização e circuito) |
| Categoria |
máx. 4 (dois canais; independente de parametrização e circuito) |
| Denominação |
EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) |
máx. 3 (dois canais; independente de parametrização e circuito) |
Normas e disposições
| Classe de proteção |
III, IEC 61140, EN 61140, VDE 0140-1 |
