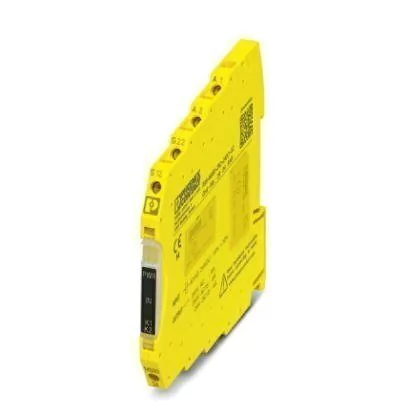

Rele de Segurança para Chaves Magnéticas NA/NF
Super compacto com 6.8mm de largura
Relé de Segurança para o monitoramento de emissores de sinais antivalentes até SIL 3, cat. 4, PL e, operação antivalente de 2 canais, partida monitorada manual, 1 circuito de corrente de liberação, US = 24 V DC, terminal parafusado fixo.

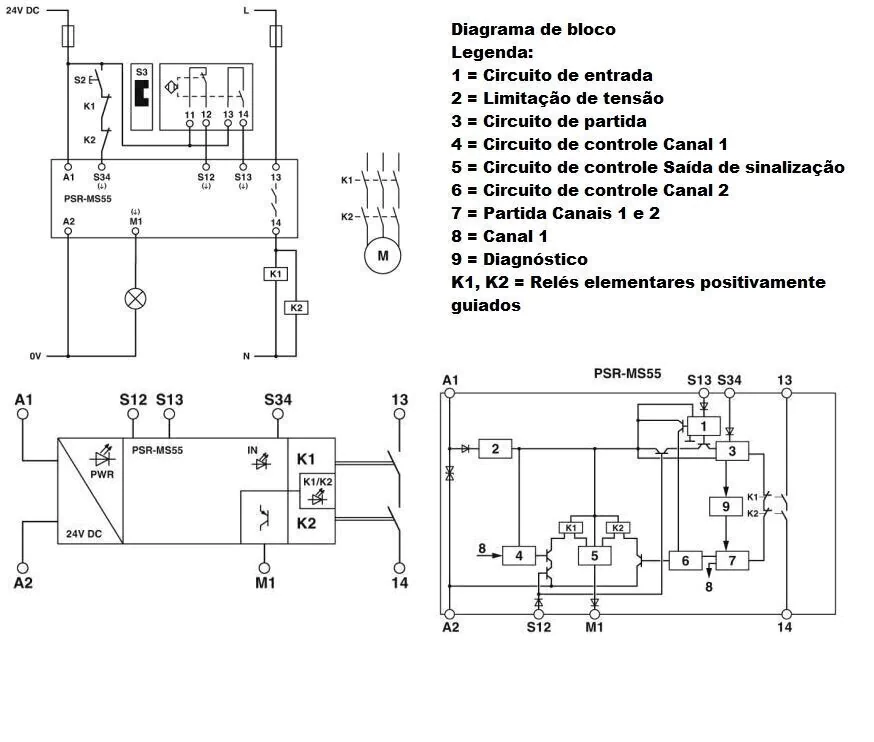

Vantagens

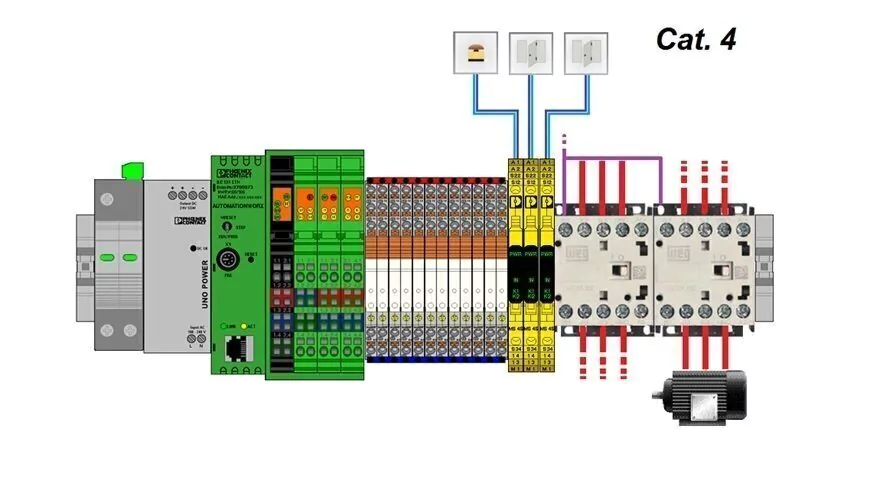

Até cat.4/PL e conforme ISO 13849-1, SILCL 3 conforme IEC 62061

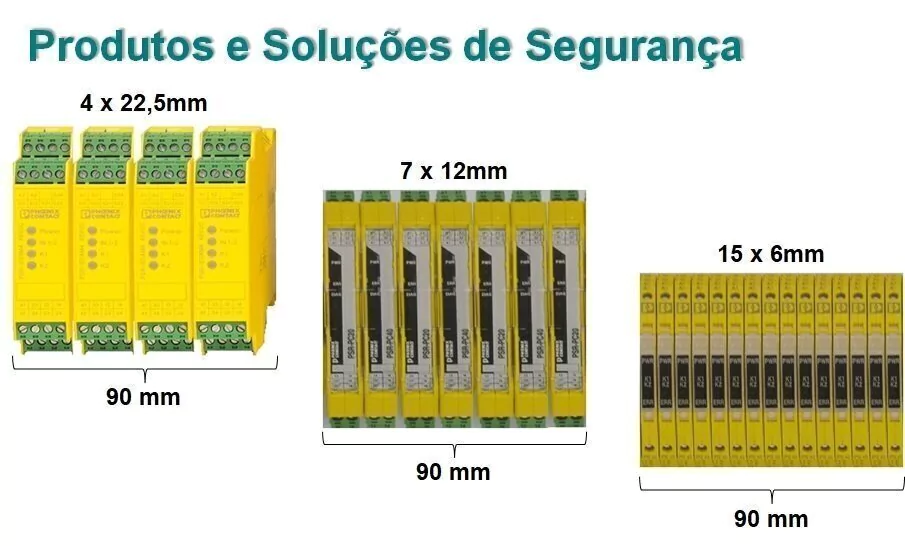

- Largura reduzida da caixa de somente 6,8 mm
- Ativação antivalente de dois canais
- 1 circuito de corrente de liberação, 1 saída de sinalização digital
- Ativação manual e monitorada
Medidas
| Largura |
6,8 mm |
| Altura |
93 mm |
| Profundidade |
102 mm |
| Instrução para dimensões |
Dimensões da caixa |
Entradas digitais
| Faixa de tensão de entrada sinal "0" |
0 V DC ... 5 V DC (para desligamento seguro; em S12) |
| Faixa de corrente de entrada Sinal "0" |
0 mA ... 2 mA (para desligamento seguro; em S12) |
| Corrente de ligação |
< 20 mA (com Us/Ix em S12) |
| |
< 10 mA (com Us/Ix no circuito de partida) |
| |
< 20 mA (com Us/Ix em S13) |
| Consumo de energia |
< 5 mA (com Us/Ix em S12) |
| |
< 5 mA (com Us/Ix em S13) |
| |
< 10 mA (com Us/Ix no circuito de partida) |
| Tempo de filtragem |
máx. 1,5 ms (em S12, S13; amplitude dos pulsos de teste) |
| |
min. 7,5 ms (em S12, S13; taxa de pulsos de teste) |
| |
Taxa dos pulsos de teste = 5 x amplitude dos pulsos de teste |
| Tensão no circuito de entrada, partida e retorno |
24 V DC -15 % / +10 % |
| Máx. resistência total de linha admissível |
150 Ω |
Saídas de relé: circuito de corrente de liberação,
| Denominação saída |
Circuito de corrente de liberação |
| Descrição da saída |
Contatos normalmente abertos direcionados para a segurança |
| Quantidade de saídas |
1 (sem retardo) |
| Versão do contato |
1 via de contato |
| Material de contato |
AgSnO2 |
| Tensão de comutação |
min. 12 V AC/DC |
| |
máx. 250 V AC/DC (Observar curva de carga) |
| Corrente máx. em regime permanente |
6 A (Observar derating) |
| Corrente de ligação |
min. 3 mA |
| |
máx. 6 A |
| Corrente cumulativa quadr. |
36 A2 (Observar derating) |
| Potência ligada |
min. 60 mW |
| Frequência de comutação |
máx. 0,5 Hz |
| Vida útil mecânica |
10 x 106 ciclos de manobras |
| Fusível de saída |
6 A gL/gG (Elemento de contato) |
| |
4 A gL/gG (para aplicações low-demand) |
Saídas de sinalização
| Descrição da saída |
não orientado para a segurança |
| Quantidade de saídas |
1 (digital, PNP) |
| Tensão |
22 V DC (Us - 2 V) |
| Corrente |
máx. 100 mA |
| Corrente de ligação máxima |
500 mA (t = 1 ms com Us) |
| Proteção contra curto-circuito |
não |
Tempos
| Tempo de arranque típ. com US |
< 250 ms (em comando através de A1) |
| Tempo de resposta típ. com US |
< 175 ms |
| Tempo de retorno típ. com US |
< 20 ms (na ativação através de A1 ou S12 e S13) |
| Tempo de redisponibilidade |
< 500 ms |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US |
24 V DC -15 % / +10 % |
| |
20,4 V DC ... 26,4 V DC |
| Corrente de alimentação de comando IS |
típ. 40 mA |
| Consumo de potência em US |
típ. 0,96 W |
| Corrente de ligação |
4,5 A (Δt < 120 µs com Us) |
| Tempo de filtragem |
1 ms (em A1 com quebras de tensão em Us) |
| Ligação de proteção |
Proteção contra sobretensão Diodo supressor |
| |
Proteção contra inversão de polaridade para tensão de alimentação de comando do circuito de corrente nominal |
Geral
| Tipo de relé |
Relé eletromecânico com contatos positivamente guiados conforme IEC/EN 61810-3 (EN 50205) |
| Tipo de operação nominal |
100 % ED |
| Peso líquido |
69 g |
| Posição de montagem |
horizontal ou vertical |
| Tipo de montagem |
Montagem do trilho de fixação |
| Grau de proteção |
IP20 |
| Grau de proteção mínimo no local de montagem |
IP54 |
| Material caixa |
PBT |
| Cor da caixa |
amarelo |
| Indicação de tensão operacional |
1 x LED verde |
| Visualização |
2 x LED verde |
Dados de conexão
| Tipo de conexão |
Conexão a parafuso |
| plugável |
não |
| Perfil do condutor rígido mín. |
0,2 mm² |
| Perfil do condutor rígido máx. |
2,5 mm² |
| Bitola do condutor flexível mín. |
0,2 mm² |
| Bitola do condutor flexível máx. |
2,5 mm² |
| Bitola do condutor AWG mín. |
26 |
| Bitola do condutor AWG máx. |
12 |
| Comprimento de isolamento |
12 mm |
| Rosca |
M3 |
Parâmetros técnicos de segurança
| Categoria de parada |
0 |
| Denominação |
IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) |
3 |
| Denominação |
IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) |
3 |
| Denominação |
EN ISO 13849 |
| Performance Level (PL) |
e (4 A DC13; 5 A AC15; 8760 ciclos de comutação/ano) |
| Categoria |
4 |
| Denominação |
EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) |
3 |
Normas e disposições
| Denominação |
Espaços de ar e de fuga entre circuitos de corrente |
| Normas / Determinações |
DIN EN 50178 |
| Tensão de isolamento nominal |
250 V AC |
| |
250 V AC |
| Tensão de teste / isolamento |
Isolamento seguro, isolamento reforçado de 6 kV entre o circuito de corrente de entrada e o circuito de corrente de liberação
Isolamento básico de 4 kV entre todos os circuitos de corrente e a caixa |
| Grau de impurezas |
2 |
| Categoria de sobretensão |
III |
| Choque |
15g |
| Vibração (funcionamento) |
10 Hz ...150 Hz, 2g |
| Conformidade |
Conforme CE |
