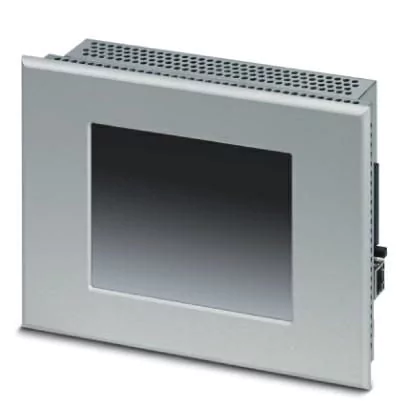

IHM Touch TFT Color com 5,7"
Painel Touch com 14,5 cm / TFT 5,7"-display (analógica e resistiva (poliéster)), 320 x 240 Pixel (QVGA), 65536 cores, ARM® Cortex®-A8, 800 MHz, 2 x USB Host 2.0, 1x Ethernet (10/100 MBit/s), RJ45, Windows® Embedded Compact 7 e software do usuário: Visu+ / AX OPC Server.
Vantagens
- Montagem simples, profundidade de montagem reduzida e formato compacto
- Breve tempo de colocação em funcionamento
- Visu+ RT e AX OPC Server integrados de série em todos os equipamentos
- Atribuição de endereço IP simples e monitoramento da conexão ativo graças ao PROFINET-Device conforme Classe de Conformidade B
- Display disponível nos tamanhos de 14,5 cm (5,7") até 39,05 cm (15,4")
- Opções de comunicação versáteis graças a diferentes drivers, inclusive em sistemas externos
- Energicamente eficiente mediante a iluminação de fundo LED
- Aviso acústico dos alarmes graças à sirene integrada (85 dB)
Medidas
| Medida externa largura |
203 mm |
| Medida externa altura |
147 mm |
| Medida externa profundidade |
5 mm |
| Observação sobre medida externa |
Dimensões da placa frontal |
| Medida interna largura |
195 mm |
| Medida interna altura |
139 mm |
| Medida interna profundidade |
42 mm |
| Observação sobre medida interna |
Corte de montagem |
Display
| Display |
14,5 cm / TFT 5,7" |
| Resolução de tela |
320 x 240 Pixel (QVGA) |
| Iluminação de fundo |
LED |
| Iluminação de fundo MTBF |
40000 h |
| Tecnologia tátil |
analógica e resistiva (poliéster) |
| Cores |
65536 cores |
Dados computador
| Processador |
ARM® Cortex®-A8, 800 MHz |
| Sistemas operacionais |
Windows® Embedded Compact 7 |
| Software do usuário |
Visu+ |
| |
AX OPC Server |
| Memória |
512 MB RAM |
| Memória de dados |
1 GByte Flash |
| Rede |
1x Ethernet (10/100 MBit/s), RJ45 |
| Interfaces |
2 x USB Host 2.0 |
| Sistema Bus |
sem |
| Interfaces opcionais |
Ponto de encaixe SD |
| Relógio de tempo real |
sim (com bateria) |
| Vida útil da bateria |
5 anos (normalmente) |
Geral
| Material placa frontal |
Alumínio (anodizado) |
| Material caixa |
Chapa de aço galvanizada |
| Tipo de montagem |
Montagem frontal |
| Peso |
1000 g |
Alimentação do equipamento
| Tensão de alimentação |
24 V DC |
| Faixa de tensão de alimentação |
18 V DC ... 30 V DC |
| Consumo de corrente típico |
típ. 0,3 A |
| Consumo de corrente |
típ. 7,2 W |
| Peça de rede |
24 V DC ±20 % |
Normas e disposições
| Choque |
DIN EN 60068-2-27 |
| Vibração (funcionamento) |
DIN EN 60068-2-6 |
