Modulo de Transmissão de Sinal para Interface

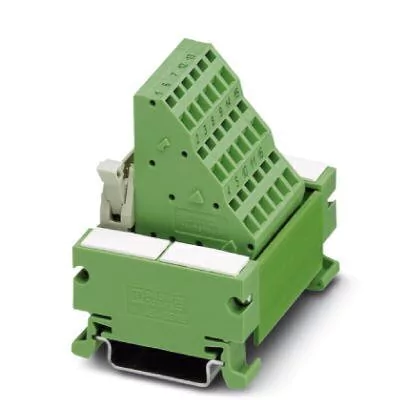

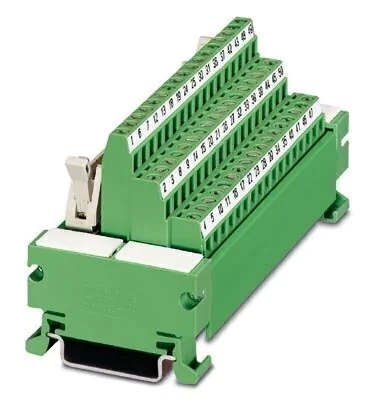

Relé Módulo VARIOFACE, com conexão a parafuso e conector de encaixe para cabo plano, para montagem sobre Trilho DIN NS 35/7.5
Consulte-nos sobre a sua necessidade!
Dados de conexão
- Módulos de 10 a 64 polos
- Ligação sem desgaste e sem impacto
- Insensível contra vibrações e choques
- Ligação de proteção na entrada e saída
- Possibilidade de jumpeamento de módulos adjacentes
- Saídas de corrente contínua até 300 V DC/1 A ou até 24 V DC/10 A
- Saída de conversor eletrônico até 48 V DC/500 mA
- Indicação de estado
Geral
| Tensão operacional máx. admissível |
< 50 V AC |
| |
60 V DC |
| Corrente máx. admissível (por derivação) |
1 A |
| Número de pólos |
50 |
| Posição de montagem |
opcional |
| Grau de proteção |
IP20 |
Dados de conexão Conexão 1
| Denominação conexão |
Nível de campo |
| Conexão conforme norma |
IEC / EN |
| Tipo de conexão |
Conexão a parafuso |
| Comprimento de isolamento |
6 mm |
| Rosca |
M3 |
| Bitola do condutor, fixa |
0,14 mm² ... 1,5 mm² |
| Bitola do condutor, flexível |
0,14 mm² ... 1,5 mm² |
| Bitola do condutor AWG |
26 ... 16 |
Dados de conexão Conexão 2
| Denominação conexão |
Nível de controle |
| Tipo de conexão |

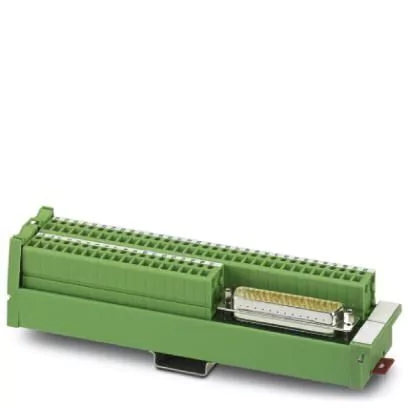

Régua de pinos D-SUB |
| Número de conexões |
1 |
| Número de pólos |
10 a 64 |
Normas e disposições
| Conexão conforme norma |
CUL |
| Normas / Determinações |
IEC 60664 |
| |
DIN EN 50178 |
| Tensão de isolamento nominal |
63 V |
| Tensão de teste |
0,6 kV |
| Isolamento |
Isolamento funcional |
| Grau de impurezas |
2 |
| Categoria de sobretensão |
II |
