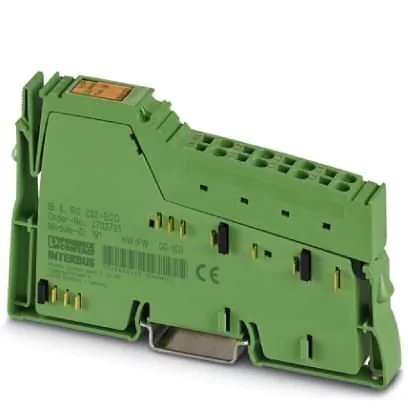

Modulo Comunicação Serial RS232C
O Módulo de comunicação para transmissão de dados no CLP In Line, 1 canal serial na versão RS-232C, velocidade máxima de transmissão 38400 Baud, grau de proteção IP20, incluindo conector Inline.
Vantagens
Um canal de entrada e saída serial na versão RS-232
- Os dados são transmitidos no modo transparente
- Taxa de transmissão ajustável até 38400 Baud
- Número de bits de dados, bits de parada e paridade ajustável

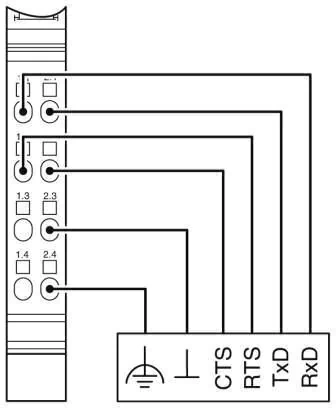

- Sinais handshake RTS e CTS disponíveis
- Parametrização mediante dados de processo
- Indicações de diagnóstico e estado
Consulte-nos sobre a sua necessidade!
Medidas

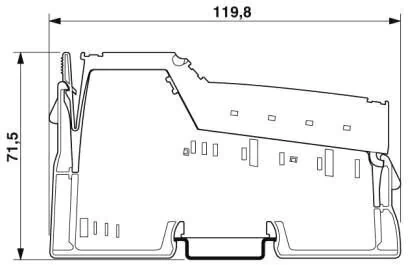

| Desenho de medidas |
|
| Largura |
12,2 mm |
| Altura |
119,8 mm |
| Profundidade |
71,5 mm |
Geral
| Tipo de montagem |
Trilho de fixação |
| Peso líquido |
82,93 g |
| Observação sobre o peso |
com conector |
Canal de entrada/saída serial
| Paridade |
Even, Odd ou No Parity |
| Tipo de transferência |
Modo transparente |
Dados de conexão
| Denominação |
Conector de encaixe Inline |
| Tipo de conexão |
conexão à mola |
| Perfil do condutor rígido mín. |
0,08 mm² |
| Perfil do condutor rígido máx. |
1,5 mm² |
| Bitola do condutor flexível mín. |
0,08 mm² |
| Bitola do condutor flexível máx. |
1,5 mm² |
| Bitola do condutor AWG mín. |
28 |
| Bitola do condutor AWG máx. |
16 |
| Comprimento de isolamento |
8 mm |
Interfaces
| Denominação |
Bus local Inline |
| Tipo de conexão |
Triagem de dados Inline |
| Velocidade de transmissão |
500 kBit/s |
| Interface |
RS-232 |
| Tipo de conexão |
conexão à mola |
| |
Cobre |
| Bits de dados |
6 ... 8 |
| Bits de parada |
1 ou 2 |
| Bateria de entrada |
4 kByte |
| Bateria de saída |
1 kByte |
Potenciais Inline
| Denominação |
Alimentação da lógica (UL) |
| Tensão de alimentação |
7,5 V DC (através da triagem de potencial) |
| Consumo de energia |
típ. 70 mA |
| |
máx. 90 mA |
| |
máx. 675 mW (para UL) |
| |
típ. 525 mW (para UL) |
Normas e disposições
| Classe de proteção |
III, IEC 61140, EN 61140, VDE 0140-1
|
