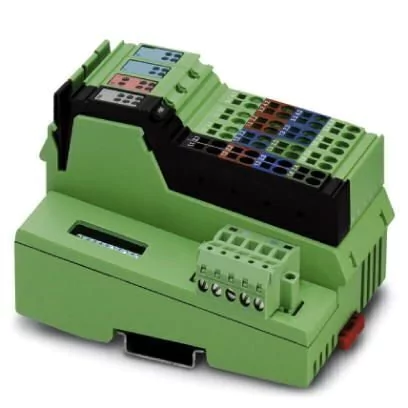

Modulo com 1 Canal DeviceNet™, 8DI e 4DO

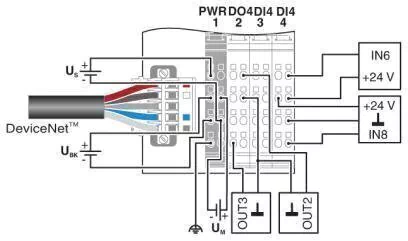

O acoplador de bus com I/Os integrados se destina à utilização dentro de uma rede DeviceNet™ e é o elemento de ligação com o sistema I/O Inline.
No acoplador de bus podem ser dispostos em série até 61 participantes Inline.
Está disponível um arquivo EDS correspondente para a integração da estação Inline no sistema de programação.
Este arquivo está disponível no endereço phoenixcontact.net/products, como artigo para download..
Vantagens
Conexão DeviceNet™ mediante conector TWIN-COMBICON
- 62 terminais conectáveis
- Identificação de velocidade automática do Bus de sistema
- Endereço ajustável através de chave DIP
- Função de escravo na rede DeviceNet™
Medidas
Largura |
80 mm |
Altura |
119,8 mm |
Profundidade |
71,5 mm |
Instrução para dimensões |
Dimensões da caixa |
Geral
Tipo de montagem |
Trilho de fixação |
Peso líquido |
320 g |
Observação sobre o peso |
com conectores |
Sinalização de diagnóstico |
Proteção contra de curto-circuito / sobrecarga das saídas digitais sim |
|
Queda da alimentação do sensor sim |
|
Queda do suprimento do atuador sim |
Voltar para cima
Limites de sistema do acoplador de bus
Quantidade de participantes assessorados |
máx. 63 (por estação) |
Quantidade de módulos Inline conectáveis |
máx. 61 (E/Ss na placa são dois participantes) |
Quantidade de participantes com canal de parâmetro |
máx. 8 |
Número de terminais de derivação suportados com ramal de bus remoto |
0 |
Interfaces
Denominação |
DeviceNet™ |
Número de canais |
1 |
Tipo de conexão |
TWIN COMBICON |
Velocidade de transmissão |
500 kBit/s, 250 kBit/s, 125 kBit/s (ajustável através de chave DIP ou programável) |
Número de pólos |
10 |
Denominação |
Bus local Inline |
Tipo de conexão |
Triagem de dados Inline |
Velocidade de transmissão |
500 kBit/s / 2 MBit/s (identificação automática, sem sistema misto) |
Entradas digitais
Denominação entrada |
Entradas digitais |
Descrição da entrada |
EN 61131-2 Tipo 1 |
Tipo de conexão |
Conector Inline |
Tecnologia de conexão |
3 condutores |
Quantidade de entradas |
8 |
Tempo de resposta típico |
ca. 500 µs |
Denominação de proteção |
Proteção contra inversão de polaridade |
Tensão de entrada |
24 V DC |
Faixa de tensão de entrada sinal "0" |
-30 V DC ... 5 V DC |
Faixa de tensão de entrada sinal "1" |
15 V DC ... 30 V DC |
Corrente de entrada nominal com UIN |
típ. 3 mA |
Corrente típica de entrada por canal |
típ. 3 mA |
Tempo de retardo com troca de sinal de 0 para 1 |
1,2 ms |
Tempo de retardo com troca de sinal de 1 para 0 |
1,2 ms |
Saídas digitais
Denominação saída |
Saídas digitais |
Tipo de conexão |
Conector Inline |
Tecnologia de conexão |
3 condutores |
Quantidade de saídas |
4 |
Denominação de proteção |
Proteção contra de curto-circuito, proteção contra sobrecarga |
Tensão de saída |
24 V DC -1 V (com corrente nominal) |
Tensão de saída nominal |
24 V DC |
Máxima corrente de saída por canal |
500 mA |
Máxima corrente de saída por módulo / borne |
2 A |
Máxima corrente de saída por módulo |
2 A |
Carga nominal indutiva |
12 VA (1,2 H, 48 Ω) |
Carga nominal lâmpadas |
12 W |
Carga nominal ôhmica |
12 W |
Alimentação da eletrônica modular
Tipo de conexão |
conexão à mola |
Denominação |
Alimentação do acoplador de bus UBK; a partir da alimentação do acoplador de bus são geradas a alimentação lógica UL (7,5 V) e a alimentação analógica UANA (24 V). |
Tensão de alimentação |
24 V DC (através do conector Inline) |
Faixa de tensão de alimentação |
19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
Corrente de alimentação |
138 mA |
Consumo de energia |
típ. 138 mA (de UBK) |
Dissipação de energia |
típ. 3 W (Equipamento total) |
Geral
Tipo de montagem |
Trilho de fixação |
Peso líquido |
320 g |
Observação sobre o peso |
com conectores |
Sinalização de diagnóstico |
Proteção contra de curto-circuito / sobrecarga das saídas digitais sim |
|
Queda da alimentação do sensor sim |
|
Queda do suprimento do atuador sim |
Potenciais Inline
Denominação |
Alimentação do acoplador de bus UBK; a partir da alimentação do acoplador de bus são geradas a alimentação lógica UL (7,5 V) e a alimentação analógica UANA (24 V). |
Tensão de alimentação |
24 V DC (através do conector Inline) |
Faixa de tensão de alimentação |
19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
Consumo de energia |
máx. 0,9 A |
Denominação |
Alimentação da lógica (UL) |
Tensão de alimentação |
7,5 V DC ±5 % |
Fonte de alimentação |
máx. 0,8 A DC |
Denominação |
Alimentação dos módulos analógicos (UANA) |
Tensão de alimentação |
24 V DC |
Faixa de tensão de alimentação |
19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
Fonte de alimentação |
máx. 0,5 A DC |
Denominação |
Alimentação do circuito principal (UM) |
Tensão de alimentação |
24 V DC |
Faixa de tensão de alimentação |
19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
Fonte de alimentação |
máx. 8 A DC (Soma de UM + US) |
Consumo de energia |
máx. 8 A DC |
Denominação |
Alimentação do circuito de segmento (US) |
Tensão de alimentação |
24 V DC (através do conector Inline) |
Faixa de tensão de alimentação |
19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
Fonte de alimentação |
máx. 8 A DC (Soma de UM + US) |
Consumo de energia |
máx. 8 A DC |
Normas e disposições
Testes mecânicos |
Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|
Impacto conforme a EN 60068-2-27/IEC 60068-2-27 Funcionamento: 25g, 11 ms de duração, impulso de choque semi-senoidal |
Conexão conforme norma |
CUL |
Classe de proteção |
III, IEC 61140, EN 61140, VDE 0140-1 |
