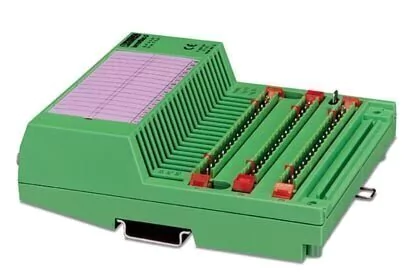

Phoenix IBS RT 24 DIO 16_16-T Módulo de 16DI/DO INTERBUS RT
Módulo I/O Remoto com 16 DI/DO INTERBUS RT
Módulo com 16 entradas, 24 V DC, sistema de conexão de 1 condutor e 16 saídas, 24 V DC, 500 mA sistema de conexão de 2 condutores.
Estão disponíveis três variantes de entrada/saída combinadas:
- 16 entradas, 24 V DC,
- 16 saídas, 24 V DC, 500 mA,
- 16 entradas, 24 V DC,
- 8 saídas, 24 V DC, 2 A (semicondutor),
- 8 entradas, 24 V DC,
- 8 saídas, 24 - 115 V DC, 24 - 230 V saídas de relé AC.
Interfaces
| Interface | Bus remoto INTERBUS |
|---|---|
| Tipo de conexão | D-SUB-9 |
Entradas
| Quantidade de entradas | 16 |
|---|---|
| Quantidade de grupos de entrada | 1 |
| Tecnologia de conexão | 1 condutor (opção 2, 3, 4 condutores) |
| Corrente típica de entrada por canal | 6 mA (com 24 V DC) |
| Faixa de tensão de entrada sinal "0" | -30 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 15 V DC ... 30 V DC |
| Tempo de retardo com troca de sinal de 1 para 0 | 3 ms |
| Tempo de retardo com troca de sinal de 0 para 1 | 3 ms |
Saídas
| Quantidade de saídas | 16 |
|---|---|
| Quantidade de grupos de saída | 2 |
| Tecnologia de conexão | 2 condutores (opção 3 condutores) |
| Tensão de saída | 24 V DC (Us (1,2) (sem carga externa), 100 mA todas as saídas "1") |
| Máxima corrente de saída por módulo / borne | 8 A |
| Carga nominal ôhmica | 12 W (máx. 100 Hz com 0,5 A) |
| Carga nominal lâmpadas | 1,2 W (máx. 8 Hz) |
| Carga nominal indutiva | 12 VA (máx. 0,3 Hz com 0,5 A) |
NCM: 85389010
