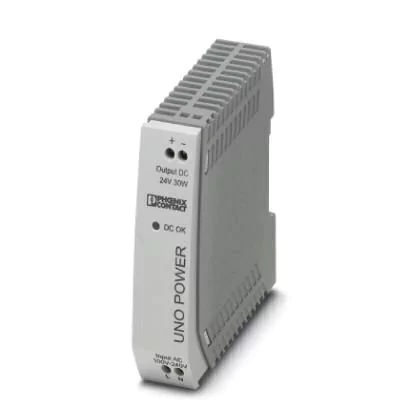

Fonte de Alimentação UNO 100-240VAC - Saida 24VDC 30W - 1,25A
Consulte-nos sobre a sua necessidade!

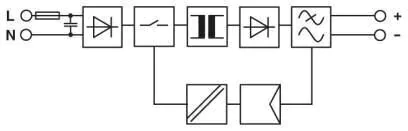

A família de produtos UNO POWER oferece classes de potência de 25 a 240 W com tensões de saída de 5 a 48 V DC. A UNO POWER permite tensões de entrada de 85 a 264 V AC , funcionando de forma confiável mesmo em caso de oscilações de tensão da rede de alimentação. Com valores mais elevados, de 264 a 575 V AC, é utilizado o equipamento bifásico AC com 24 V e 90 W. Dois equipamentos com a designação C2LPS estão certificados conforme UL 1310/508, classe registrada 2, e são especialmente adequados para o mercado americano. A variedade de produtos e a faixa de temperatura de -25 °C a +70°C permitem empregar os equipamentos de modo flexível.
Vantagens
- Economizar energia devido a um elevado grau de eficiência energética e baixas perdas em estado ocioso
- Caixa estreita com largura de 22,5 mm
- Robusto e confiável sob temperaturas de -25 °C a 70 °C
- Com Saída: 24VDC
Medidas
| Largura |
22,5 mm |
| Altura |
90 mm |
| Profundidade |
84 mm |
Dados de entrada
| Faixa de tensão nominal de entrada |
100 V AC ... 240 V AC |
| Faixa de tensão de entrada |
85 V AC ... 264 V AC |
| Faixa de frequência CA |
45 Hz ... 65 Hz |
| Consumo de energia |
0,5 A (120 V AC) |
| |
0,3 A (230 V AC) |
| Consumo de potência nominal |
72,1 VA |
| Irupção da corrente |
< 20 A (típico) |
| Tempo permissível de falha de rede |
> 25 ms (120 V AC) |
| |
> 115 ms (230 V AC) |
| Fusível de entrada |
2 A (lento, interno) |
| Seleção de fusíveis adequados |
6 A ... 16 A (Característica B, C, D, K) |
| Denominação de proteção |
Proteção contra sobretensão de transientes |
| Comando / componente de proteção |
Varistor |
Dados de saída
| Tensão de saída nominal |
24 V DC ±1 % |
| Corrente nominal de saída (IN) |
1,25 A (-25 °C ... 55 °C) |
| Derating |
55 °C ... 70 °C (2,5 % / K) |
| Ligável em paralelo |
sim, para redundância e elevação de capacidade. |
| Ligável em série |
Sim |
| Resistência de feedback |
< 35 V DC |
| Proteção contra sobretensão na saída |
≤ 35 V DC |
| Tolerância |
< 1 % (Alteração de carga estática 10 % ... 90 %) |
| |
< 2 % (Alteração de carga dinâmica 10 % ... 90 %, 10 Hz) |
| |
< 0,1 % (Alteração da tensão de entrada ±10 %) |
| Rypple residual |
< 60 mVSS (com valores nominais) |
| Potência de saída |
30 W |
| Tempo de ligação típico |
< 1 s |
| Dissipação de energia sem carga nominal máxima |
< 0,3 W |
| Dissipação de energia carga nominal máxima |
< 5 W |
Geral
| Peso líquido |
0,15 kg |
| Eficiência |
> 88 % (com 230 V AC e valores nominais) |
| Tensão de isolamento entrada/saída |
4 kV AC (Teste típico) |
| |
3 kV AC (Teste unitário) |
| Classe de proteção |
II (no quadro de comando fechado) |
| Grau de proteção |
IP20 |
| MTBF (IEC 61709, SN 29500) |
> 1158000 h (40 °C) |
| Posição de montagem |
Trilho de fixação horizontal NS 35, EN 60715 |
| Instrução de montagem |
alinhamento possível: horizontal 0 mm, vertical 30 mm |
Dados de conexão saída
| Tipo de conexão |
Conexão a parafuso |
| Perfil do condutor rígido mín. |
0,2 mm² |
| Perfil do condutor rígido máx. |
2,5 mm² |
| Bitola do condutor flexível mín. |
0,2 mm² |
| Bitola do condutor flexível máx. |
2,5 mm² |
| Bitola mín. do condutor AWG |
24 |
| Bitola máx. do condutor AWG |
14 |
| Comprimento de isolamento |
8 mm |
| Rosca |
M3 |
Normas e disposições
| Compatibilidade eletromagnética |
Conformidade com a diretriz EMC 2014/30/UE |
| Resistência contra interferência |
EN 61000-6-2:2005 |
| Conexão conforme norma |
CUL |
| Normas / Determinações |
EN 61000-4-2 |
| Descarga de contato |
4 kV (Grau de precisão de teste 2) |
| Normas / Determinações |
EN 61000-4-3 |
| Faixa de frequência |
80 MHz ... 1 GHz |
| Resistência do campo de teste |
10 V/m |
| Faixa de frequência |
1,4 GHz ... 2 GHz |
| Resistência do campo de teste |
3 V/m |
| Normas / Determinações |
EN 61000-4-4 |
| Observação |
Critério B |
| Normas / Determinações |
EN 61000-4-5 |
| |
EN 61000-6-3 |
| |
EN 61000-4-6 |
| Faixa de frequência |
10 kHz ... 80 MHz |
| Tensão |
10 V (Grau de precisão de teste 3) |
| Normas / Determinações |
EN 61000-4-11 |
| Diretiva de baixa tensão |
Conformidade com a Diretiva de Baixa Tensão 2006/95/CE |
| Norma - Segurança de transformadores |
EN 61558-2-16 |
| Norma - Segurança elétrica |
IEC 60950-1/VDE 0805 (SELV) |
| Norma - Equipamento de instalações de corrente intensa com meios de produção eletrônicos |
EN 50178/VDE 0160 (PELV) |
| Norma - Baixa tensão de proteção |
IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
| Norma - Isolação segura |
DIN VDE 0100-410 |
| Norma - Limitação das correntes harmônicas e principal de rede |
EN 61000-3-2 |
| Certificações UL |
UL/C-UL requerido UL 508 |
| |
UL/C-UL reconhecido UL 60950-1 |
| |
NEC Classe 2 conforme UL 1310 |
| Choque |
18 ms, 30g, em cada direção (de acordo com IEC 60068-2-27) |
| Vibração (funcionamento) |
< 15 Hz, amplitude ±2,5 mm (de acordo com IEC 60068-2-6) |
| |
15 Hz ... 150 Hz, 2,3g, 90 min. |
| Certificação - requisito da indústria de semicondutores em relação a falhas de tensão de rede |
EN 61000-4-11 |
| Instalações de tecnologia da informação - Segurança (esquema CB) |
Esquema CB |
NCM: 85044090
