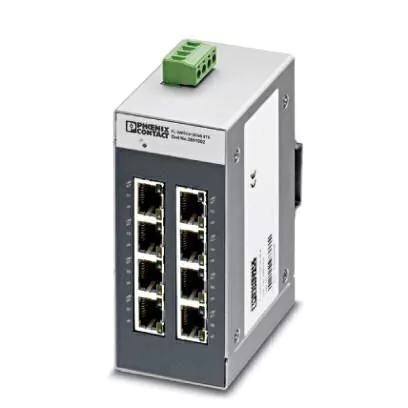

Switch 8X Ethernet 10/100MBits
Switch Ethernet, 8 portas TP-RJ45, identificação automática do índice de transmissão de dados de 10 ou 100 MBit/s (RJ45), função autocrossing.
Vantagens
- A identificação de autonegociação e autocrossing facilita a instalação e montagem
- Indicações de diagnóstico local com LEDs
- As portas RJ45 permitem uma velocidade de transmissão 10/100 MBit/s
Medidas
| Largura |
50 mm |
| Altura |
120 mm |
| Profundidade |
70 mm |
Condições ambiente
| Grau de proteção |
IP20 |
| Temperatura ambiente (funcionamento) |
-10 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) |
-20 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) |
5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) |
5 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) |
86 kPa ... 108 kPa (até 1.500 m üNN) |
Interfaces
| Interface 1 |
Ethernet (RJ45) |
| Quantidade de portas |
8 (Portas RJ45) |
| Tipo de conexão |
RJ45 |
| Nota sobre o tipo de conexão |
Autonegociação e autocrossing |
| Tipo de conexão |
Ethernet em par trançado RJ45 |
| Velocidade de transmissão |
10/100 MBit/s |
Função
| Funcionalidade básica |
Switch não gerenciável / autonegação, conforme norma IEEE 802.3, modo Store e Forward-Switching |
| Indicações de estado e de diagnóstico |
LEDs: US, link e atividade por porta |
Parâmetro de expansão de rede
| Profundidade de cascata |
Estrutura de rede, linear e estelar: opcional |
| Máximo comprimento de linha (par trançado) |
100 m |
Tensão de alimentação
| Tensão de alimentação |
24 V DC |
| Rypple residual |
3,6 VSS (dentro da faixa de tensão admissível) |
| Faixa de tensão de alimentação |
9 V DC ... 32 V DC |
| Consumo de corrente típico |
140 mA (com US= 24 V DC) |
| Máximo consumo de energia |
380 mA (com 9 V DC) |
Geral
| Tipo de montagem |
Trilho de fixação |
| Formato AX |
Construção em bloco |
| Peso líquido |
385 g |
| Material caixa |
Alumínio |
Normas e disposições
| Compatibilidade eletromagnética |
Conformidade com diretriz EMC 2004/108/EG |
| Desenvolvido conforme norma |
IEC 61000-6.2 |
| Normas de teste |
IEC 61000-4-2 (ESD) |
| Resultado de teste |
Critério B |
| Normas de teste |
IEC 61000-4-3 (resistência à interferência da linha) |
| Resultado de teste |
Critério A |
| Normas de teste |
IEC 61000-4-4 (burst) |
| Resultado de teste |
Critério B |
| Normas de teste |
IEC 61000-4-5 (surto de tensão) |
| Resultado de teste |
Critério B |
| Normas de teste |
IEC 61000-4-6 (resistência à interferência da linha) |
| Resultado de teste |
Critério A |
| Normas de teste |
IEC 61000-4-8 (resistência à interferência frente aos campos magnéticos) |
| Resultado de teste |
Critério A |
| Normas de teste |
EN 55022 (transmissão de interferência) |
| Resultado de teste |
Critério A |
| Radiação de interferência |
EN 61000-6-4 |
| Resistência contra interferência |
EN 61000-6-2 |
| UL, EUA / Canadá |
Class I, Div. 2, Groups A, B, C, D |
