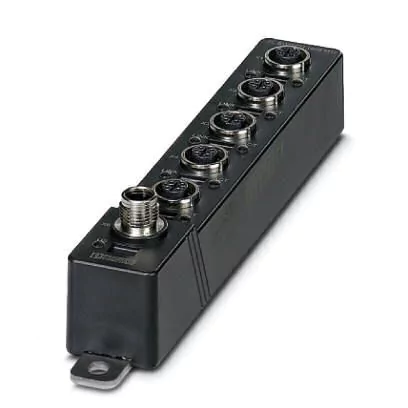

Switch 5TX Ethernet 10/100MBits M12 - IP67
Switch Ethernet, 5 portas Ethernet dianteiras em formato M12, identificação automática da taxa de transmissão de dados de 10 ou 100 MBit/s, acoplamento de segmentos de rede com diversos índices Bit, função autocrossing, grau de proteção: IP67.
O SWITCH dispõe de cinco portas frontais Ethernet com formato M12, nas quais somente é possível conectar cabos Ethernet CAT5 / CAT6 com conectores M12 de codificação D. A taxa de transmissão de dados é de 10 MBit/s ou 100 MBit/s. Além disso, com 100 MBit/s, todas as portas oferecem uma função autocrossing: não é necessário distinguir entre os cabos 1:1 e os cabos Ethernet Crossover.
Características de comutação do FL SWITCH 1605 M12
–Store and Forward:
Graças à avaliação dos endereços de origem nos telegramas de dados, o switch aprende autonomamente os endereços dos equipamentos finais, conectados através de uma porta. São transferidos através da respectiva porta apenas os pacotes com endereços desconhecidos, um endereço de origem desta porta ou um endereços Multi-/Broadcast no endereço do campo de destino. O switch pode salvar até 4096 endereços em sua tabela de endereços com um tempo de vida de 40 segundos. Isso é necessário quando estão conectados mais do que um equipamento final em uma ou mais portas. Desse modo, é possível ligar várias subredes autônomas a um switch.
–Capacidade multiendereços:
Graças à avaliação dos endereços de origem nos telegramas de dados, o switch aprende autonomamente os endereços dos equipamentos finais, conectados através de uma porta. São transferidos através da respectiva porta apenas os pacotes com endereços desconhecidos, um endereço de origem desta porta ou um endereços Multi-/Broadcast no endereço do campo de destino. O switch pode salvar até 4096 endereços em sua tabela de endereços com um tempo de vida de 40 segundos. Isso é necessário quando estão conectados mais do que um equipamento final em uma ou mais portas. Desse modo, é possível ligar várias subredes autônomas a um switch.
- Quality of Service (QoS)
Com ajuda da função Quality of Service, o switch pode dar prioridade ao processamento do tráfego PROFINET. Para tal, o switch reconhece a prioridade QoS, graças aos pacotes Ethernet, transmitindo os pacotes Ethernet com prioridade elevada..
Vantagens
- Coprpo IP67 robusto
- Montagem fácil na parede
Medidas
| Largura |
20 mm |
| Altura |
41 mm |
| Profundidade |
200 mm |
Condições ambiente
| Grau de proteção |
IP65/IP66/IP67 |
| Temperatura ambiente (funcionamento) |
-40 °C ... 70 °C |
| Temperatura ambiente (armazenamento/transporte) |
-40 °C ... 70 °C |
| Umidade do ar admissível (funcionamento) |
10 % ... 95 % |
| Umidade do ar admissível (armazenamento/transporte) |
10 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) |
86 kPa ... 108 kPa (2000 acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) |
66 kPa ... 108 kPa (3500 m üNN) |
Interfaces
| Interface 1 |
Ethernet |
| Quantidade de portas |
5 (Soquete M12) |
| Tipo de conexão |
M12 |
| Nota sobre o tipo de conexão |
Codificação D |
| Tipo de conexão |
Conexão de par trançado |
| Velocidade de transmissão |
10/100 MBit/s |
| Comprimento de transmissão |
100 m (por segmento) |
| LED de sinal |
Recepção de dados, status do link |
Função
| Funcionalidade básica |
Switch não gerenciável/autonegociação, conforme a norma IEEE 802.3, modo de comutação Store and Forward, 2 classes de prioridade conforme IEEE802.1 P, filtro PTCP |
| Classe de conformidade PROFINET |
Conformance-Class A |
| Indicações de estado e de diagnóstico |
LEDs: US (alimentação de tensão), 2 LEDs por porta Ethernet (Link e Activity) |
Parâmetro de expansão de rede
| Profundidade de cascata |
Estrutura de rede, linear e estelar: opcional |
| Máximo comprimento de linha (par trançado) |
100 m
|
Tensão de alimentação
| Tensão de alimentação |
24 V DC (Conector M12) |
| Rypple residual |
3,6 VSS |
| Faixa de tensão de alimentação |
9 V DC ... 32 V DC |
| Consumo de corrente típico |
40 mA (com US= 24 V DC) |
| Máximo consumo de energia |
40 mA (+ 10 mA por porta) |
| Consumo de energia |
40 mA ... 80 mA (com 24 V DC) |
Geral
| Tipo de montagem |
Montagem em parede |
| Formato AX |
Individual |
| Peso líquido |
281,7 g |
| Material caixa |
PBT |
| Material placa de fundo |
Aço inoxidável (1.4301/1.4016) |
| Nota |
IMPORTANTE: cumprir imunidade a interferência!
Realize a conexão de terra funcional com um parafuso de fixação, em caso de montagem em uma superfície condutora. Em caso de montagem em uma superfície não condutora, a conexão de terra funcional é efetuada com o parafuso de fixação sobre um terminal de cabo. |
Normas e disposições
| Compatibilidade eletromagnética |
Conformidade com a diretriz EMC 2014/30/UE |
| Normas de teste |
EN 55022 (transmissão de interferência) |
| Resultado de teste |
Classe A |
| Normas de teste |
EN 61000-4-2 (ESD) |
| Resultado de teste |
Critério A |
| Normas de teste |
EN 61000-4-3 (campos eletromagnéticos) |
| Resultado de teste |
Critério A, 10 V/m |
| Normas de teste |
EN 61000-4-5 (surtos) |
| Resultado de teste |
Critério B |
| Normas de teste |
EN 61000-4-4 (EFT/Burst) |
| Resultado de teste |
Critério A, 2,2 kV |
| Normas de teste |
EN 61000-4-6 (Interferências induzidas) |
| Resultado de teste |
Critério A, intensidade de campo: 10 V/m |
| Normas de teste |
EN 61000-4-3 (campos eletromagnéticos) |
| Resultado de teste |
Critério A, 10 V/m |
| Normas de teste |
60950-1 |
| Tipo de teste |
Impacto conforme a EN 60068-2-27/IEC 60068-2-27 |
| Resultado de teste |
Funcionamento: 30g, 3x em cada direção |
| Tipo de teste |
Impacto conforme a EN 60068-2-27/IEC 60068-2-27 |
| |
Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 |
| Resultado de teste |
Funcionamento/armazenamento/transporte: 5g, 150 Hz, critério 3 |
| Tipo de teste |
Queda livre conforme IEC 60068-2-32 |
| Resultado de teste |
0,5 m |
| Tipo de teste |
Resistência a vibrações conforme IEC 61373, EN 61373 |
| Resultado de teste |
Categoria 1, classe B |
| Vibração (armazenamento/transporte) |
5 g, 10 Hz ... 150 Hz, conforme IEC 60068-2-6 |
| Vibração (funcionamento) |
conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
