Chave de Segurança Eletromencânica Com Bloqueio TZ
Descrição
A chave de segurança TZ possui um bloqueio magnético com uma monitoração de travamento suplementar Com isto, a posição da porta e do solenóide podem ser monitoradas por um comando de nível superior. As chaves de segurança da série de tipos TZ são chaves do tipo construtivo 2. Elas se diferenciam pelo tipo de travamento, a tensão de serviço do solenóide, a cabeça de acionamento, os elementos de comutação utilizados, assim como, pelo tipo de conexão.
Características
- Destravamento auxiliar no lado frontal
- Duas indicações de LED, vermelha e verde
- Cabeça do atuador montada à esquerda
-
Sentido de aproximação
Horizontal
Pode ser mudado em etapas de 90°
Tensão de serviço do solenóide e indicação funcional de LED
Tipo de bloqueio
| TZ2 |
Princípio de circuito aberto, bloqueio pela aplicação da tensão no solenóide de bloqueio. Destravamento por força de mola |

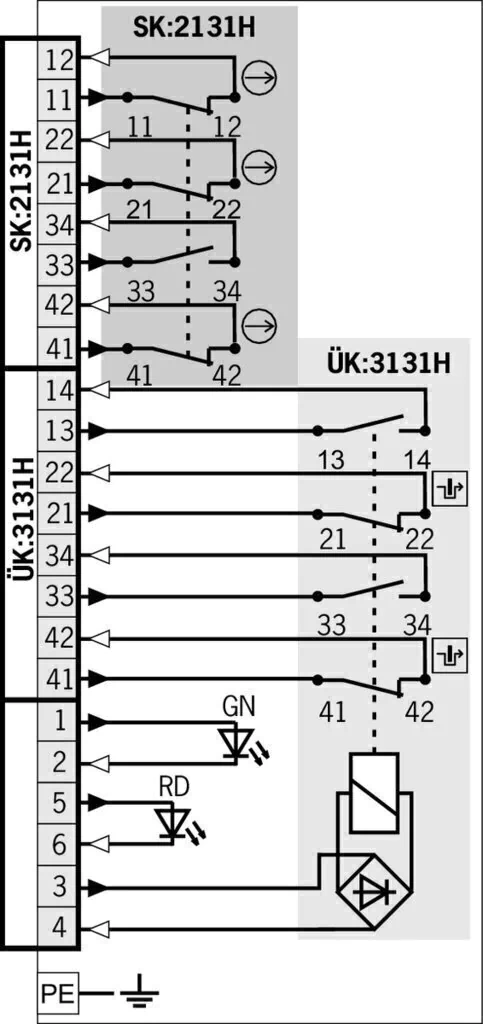

Elemento de comutação
| SK |
Para a monitoração da posição da porta/atuador |
| ÜK |
Para a monitoração do bloqueio (solenóide instalado) |
| 2131H |
Elemento de comutação lenta 3 Ö + 1 S |
| 3131H |
Elemento de comutação lenta 2 Ö + 2 S |
Destravamento auxiliar
Serve para destravar o bloqueio com o auxílio da ferramenta. Pode ser aplicado um lacre para a proteção contra a manipulação. O jogo de lacres e a ferramenta auxiliar foram anexados (nas versões com conectores de encaixe já forma previamente montados)
Valores mecânicos e ambiente
| Material da caixa |
Metal leve anodizado fundido |
| Peso |
|
| líquido |
1,2 kg |
| Temperatura ambiente |
-25 ... 80 °C |
| Grau de proteção |
IP67 |
| Vida útil mecânica |
1 x 106 |
| Material do contato |
Liga de prata - flash de ouro |
| Princípio de comutação |
De ação lenta |
| Posição de montagem |
qualquer |
| Quantidade de contatos de ruptura forçados para a posição da porta |
3 |
| Quantidade de contatos de trabalho para a posição da porta |
1 |
| Quantidade de contatos de ruptura forçados para a monitoração do bloqueio |
2 |
| Quantidade de contatos de trabalho para a monitoração do bloqueio |
2 |
| Tipo de conexão |
|
| 1 x |
M20 x 1,5 |
| Velocidade de acionamento |
máx.20 m/min |
| Frequência de acionamento |
1200 1/h |
| Princípio de bloqueio |
Princípio da corrente de repouso |
| Força de bloqueio Fmax |
2000 N |
| Força de bloqueio FZh |
1500 N |
| Força de retenção |
10 N |
| Força de saída |
30 N |
| Força de acionamento |
35 N |
| Profundidade de imersão |
mín.52 mm |
| Tampa |
Preto |
Valores de conexão elétricos
| Corrente nominal térmica Ith |
4 A |
| Classe de uso conforme EN 60947-5-1 |
|
| AC-15 |
4A 230 V |
| DC-13 |
4 A 24V |
| Tensão operacional do solenóide |
|
| CA/CC |
24 V -15% ... +10% |
| Proteção contra curto-circuito conforme IEC 60269-1 |
|
| (Fusível) |
4 A gG |
| Tensão de isolamento nominal Ui |
250 V |
| Resistência aos picos de tensão nominal Uimp |
2,5 kV |
| Tensão de comutação |
|
| No mín. com 10 mA |
12 V |
| Corrente de comutação |
|
| min. a 24 V |
1 mA |
| Potência de conexão |
10 W |
| Duração de ligação do solenóide ED |
100 % |
| Seção transversal de conexão |
0,34 ... 1,5 mm² |
| Indicação de LED |
A tensão de serviço corresponde a tensão do solenóide |
Valores de confiabilidade conforme EN ISO 13849-1
| Categoria |
Dependendo da ativação externa do bloqueio |
| Performance Level |
Dependendo da ativação externa do bloqueio |
| PFHD |
Dependendo da ativação externa do bloqueio |
| B10D |
3 x 106 |
Em combinação comAtuador BETAETIGER-Z-G
Valores mecânicos e ambiente
Em combinação comAtuador BETAETIGER-Z-GN
Valores mecânicos e ambiente
| Sobre-curso horizontal (A B C D E) |
16 mm |
NCM: 85369095
