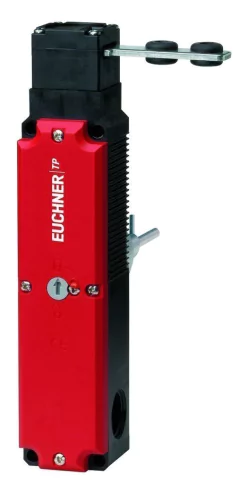

Chave de Segurança Eletromencânica Com Bloqueio TP3
Descrição
As chaves de segurança na forma construtiva TP mantêm os dispositivos de proteção em posição fechada até que um movimento perigoso, por exemplo, movimento de um fuso principal por inércia, seja imobilizado. Da mesma forma, evita-se que o dispositivo de proteção possa ser aberto durante um processo. Por seu perfil alongado e fino , são especialmente indicadas para a montagem universal em perfis. As chaves de segurança das séries TP possuem uma carcaça de material sintético reforçado com fibra de vidro. Por isto, elas oferecem as melhores possibilidades de utilização nas áreas da técnica de automatização, montagem e de manuseio..
Características
- Bloqueio elétrico ou mecânico
- Escape de emergência na parte de trás da chave.
- Diferentes elementos de contato
- 3 Entradas para cabos, opcionalmente com conector de encaixe
- Destravamento auxiliar no lado frontal
- Com contato de monitoração da porta
- Sobre-curso ampliado na horizontal
Sentido de aproximação
Horizontal e vertical
Pode ser mudado em etapas de 90°
Sobre-curso maior no sentido de aproximação horizontal
Tensão operacional do solenóide
Tipo de bloqueio
| TP3 |
Princípio de circuito fechado, bloqueio por força de mola. Destravamento pela aplicação da tensão nos solenóides de bloqueio. |

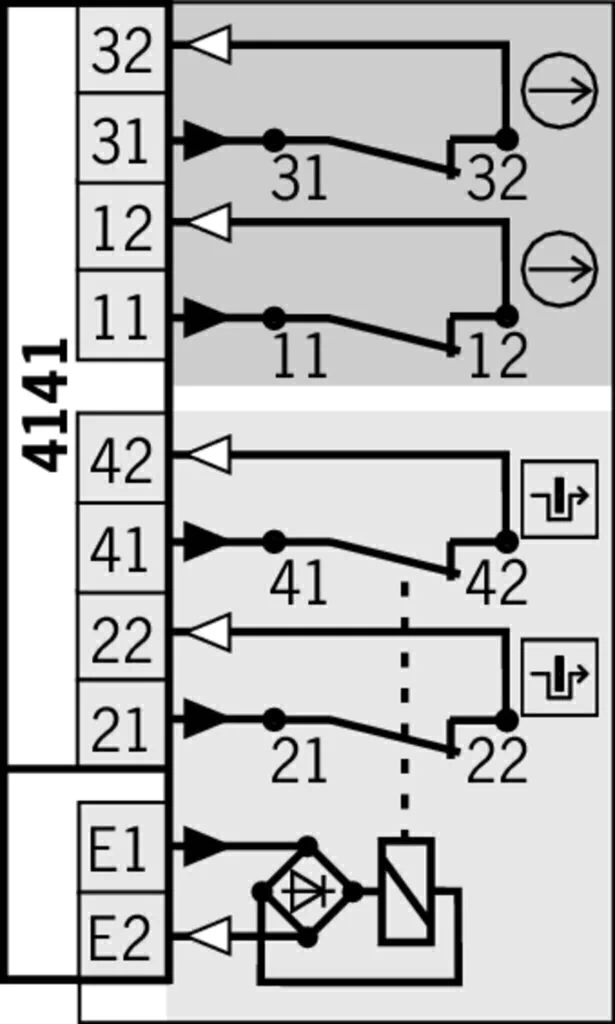

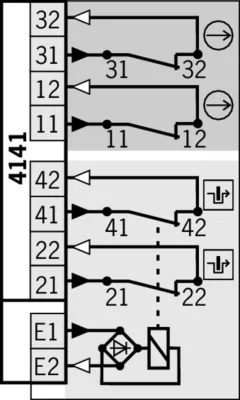

Elemento de comutação
| 4141 |
Elemento de comutação lenta 2 Ö  + 2 Ö (contatos de monitoração da porta) |

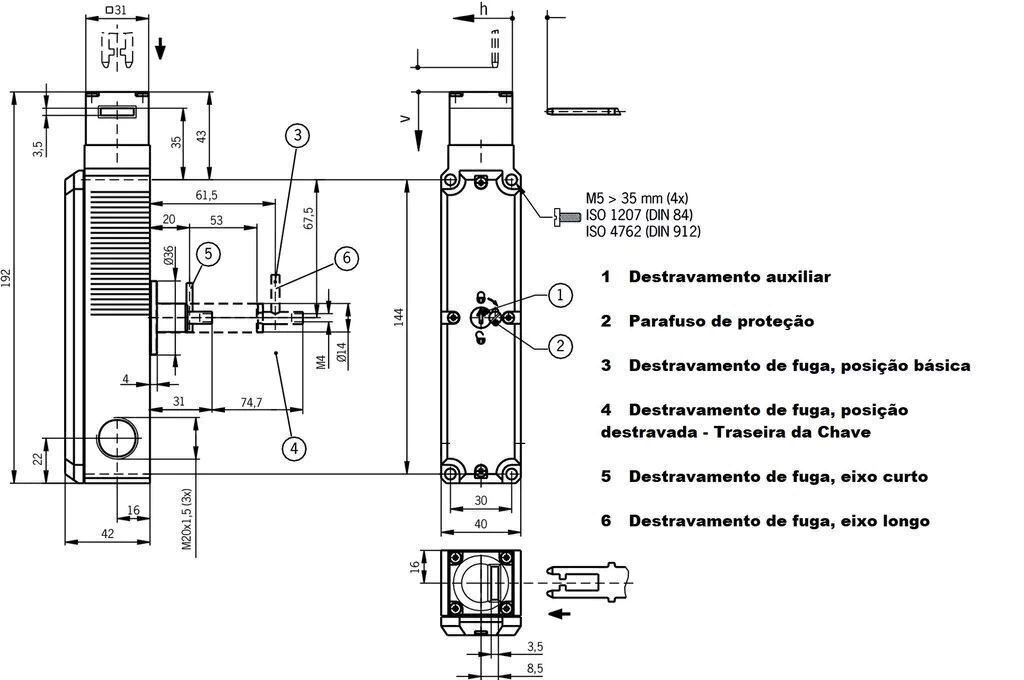

destravamento de fuga,
Serve, em caso de perigo, para destravar o bloqueio sem meios auxiliares a partir da área de perigo. Com identificação da posição liga / desliga.
Valores mecânicos e ambiente
| Material da caixa |
Termoplástico reforçado por fibra de vidro |
| Peso |
|
| líquido |
0,5 kg |
| Temperatura ambiente |
-20 ... 55 °C |
| Grau de proteção |
IP67 |
| Vida útil mecânica |
1 x 106 |
| Material do contato |
Liga de prata, flash de ouro |
| Princípio de comutação |
De ação lenta |
| Posição de montagem |
qualquer |
| Quantidade de contatos de ruptura forçados para a posição da porta |
4 |
| Tipo de conexão |
|
| 3 x |
M20 x 1,5 |
| Velocidade de acionamento |
|
| máx. |
20 m/min |
| Frequência de acionamento |
1200 1/h |
| Princípio de bloqueio |
Princípio da corrente de repouso |
| Força de bloqueio Fmax |
1300 N |
| Força de bloqueio FZh |
1000 N |
| Força de retenção |
10 N |
| Força de saída |
20 N |
| Força de acionamento |
10 N |
Valores de conexão elétricos
| Corrente nominal térmica Ith |
4 A |
| Classe de uso conforme EN 60947-5-1 |
|
| AC-15 |
4A 50V |
| DC-13 |
4 A 24V |
| Tensão operacional do solenóide |
|
| CA/CC |
24 V -15% ... +10% |
| Proteção contra curto-circuito conforme IEC 60269-1 |
|
| (Fusível) |
4 A gG |
| Tensão de isolamento nominal Ui |
50 V |
| Resistência aos picos de tensão nominal Uimp |
2,5 kV |
| Tensão de comutação |
|
| No mín. com 10 mA |
12 V |
| Corrente de comutação |
|
| min. a 24 V |
1 mA |
| Potência de conexão |
8 W |
| Duração de ligação do solenóide ED |
100 % |
| Seção transversal de conexão |
0,34 ... 1,5 mm² |
Outros
| Número C |
|
| C1743 |
Destravamento de fuga curto |
Valores de confiabilidade conforme EN ISO 13849-1
| B10D |
3 x 106 |
| Categoria |
Dependendo da ativação externa do bloqueio |
| Performance Level |
Dependendo da ativação externa do bloqueio |
| PFHD |
Dependendo da ativação externa do bloqueio |
Em combinação comAtuador BETAETIGER-P-GT
Valores mecânicos e ambiente
| Sobre-curso A B C D E |
2 mm |
| Sobre-curso K L M N |
1,5 mm |
Em combinação comAtuador BETAETIGER-P-GNT
Valores mecânicos e ambiente
| Sobre-curso A B C D E |
7 mm |
NCM: 85369095
