Euchner STM2A-222B024-M - Chave de Segurança com Bloqueio 3NF - Cabeça Metálica
R$1.680,00
Entregas para o CEP:
Meios de envio
Chave de Segurança Eletromencânica Com Bloqueio STM
Descrição
A chave de segurança STM com a carcaça de plástico, por ser de construção compacta, é especialmente indicada para aplicações que necessitam de robustez aliada a dimensões bem pequenas.
A STM também pode ser adquirida, além da variante com a cabeça de acionamento de plástico, também opcionalmente com a cabeça de acionamento de metal e o atuador radial. Esta adequa-se principalmente para as aplicações, que requerem elevadas forças de bloqueio (de até 2000 N).
Características
- Carcaça de plástico com cabeça de acionamento Metálica
- Chave de segurança do tipo construtivo 2 com bloqueio e monitoração de bloqueio
- Com um elemento de comutação cada para a monitoração de bloqueio (1 elemento de comutação ) a da porta (2 elementos de comutação)
- Adequada para raios da porta até no mínimo 300 mm
- Alto grau de proteção IP 67
- Destravamento auxiliar no lado frontal
-
Tensão operacional do solenóide
- CA/CC 24 V +10%, -15%
Tipo de bloqueio

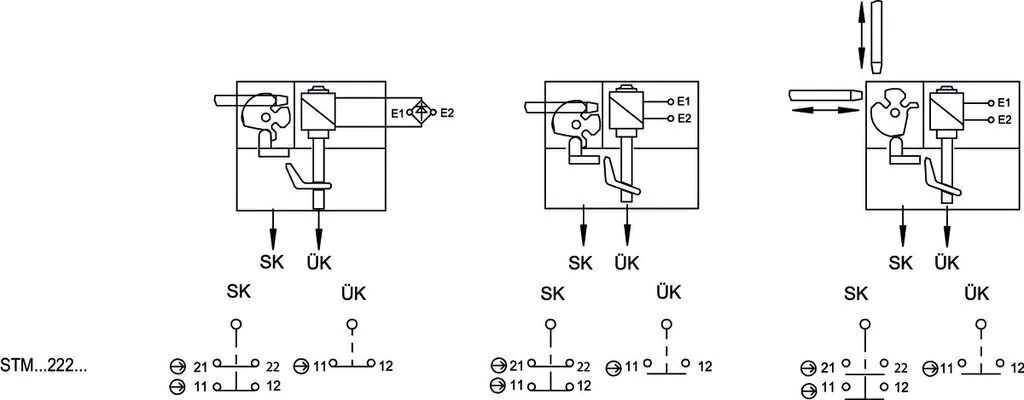

STM2 Princípio de circuito aberto, bloqueio pela aplicação da tensão no solenóide de bloqueio. Destravamento por força de mola Elemento de comutação

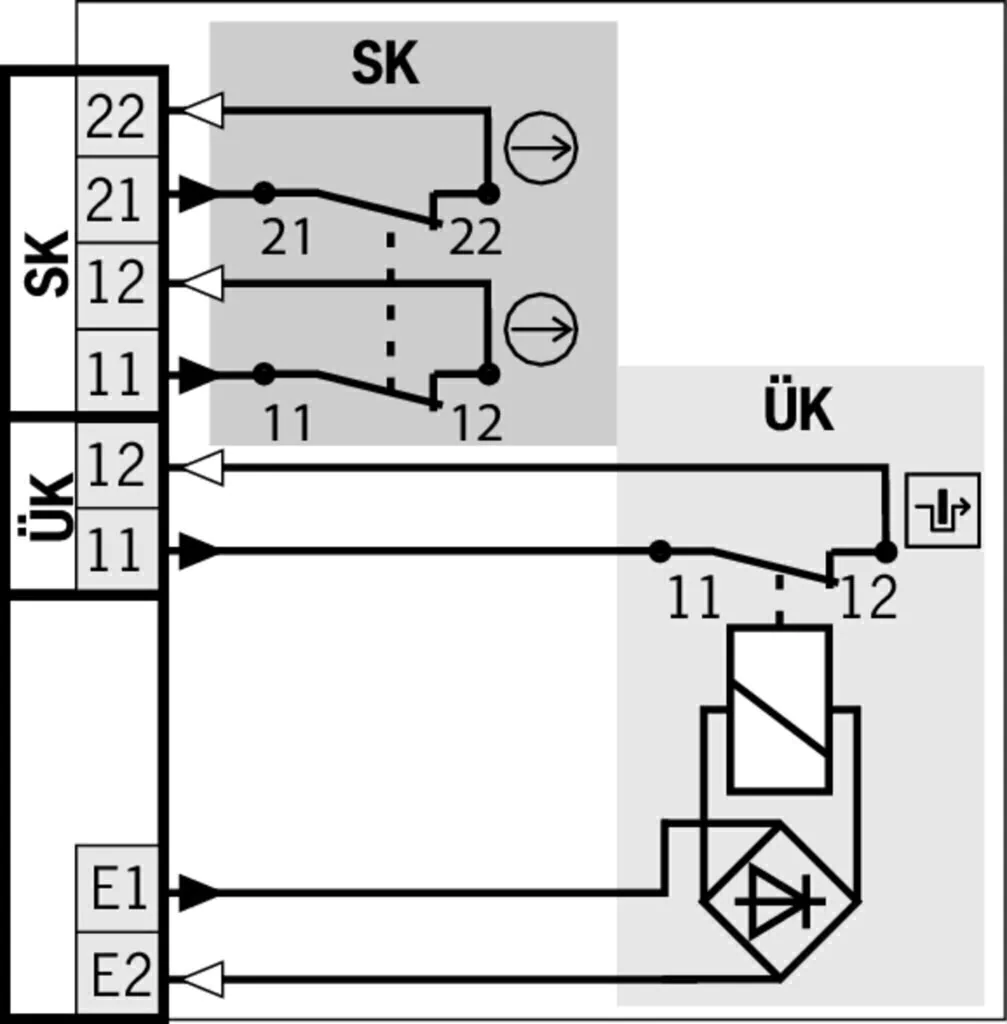

ÜK Para a monitoração do bloqueio (solenóide de bloqueio instalado) o elemento de comutação lenta 1 Ö
SK Para a monitoração da posição da porta/atuador Combinação que pode ser fornecida:
222 Elemento de comutação lenta 2 Ö Destravamento auxiliar
Serve para destravar o bloqueio com o auxílio da ferramenta. Para a proteção contra a manipulação, o destravamento auxiliar é lacrado pelo verniz de travamento.
Homologações
   |
Valores mecânicos e ambiente
| Material da caixa | Termoplástico reforçado por fibra de vidro |
| Peso | |
| líquido | 0,4 kg |
| Temperatura ambiente | -20 ... 55 °C |
| Grau de proteção | IP67 |
| Vida útil mecânica | 2 x 106 |
| Material do contato | Liga de prata - flash de ouro |
| Princípio de comutação | De ação lenta |
| Posição de montagem | qualquer |
| Quantidade de contatos de ruptura forçados para a posição da porta | 2 |
| Quantidade de contatos de ruptura forçados para a monitoração do bloqueio | 1 |
| Tipo de conexão | |
| 1 x | M20 x 1,5 |
| Velocidade de acionamento | máx.20 m/min |
| Frequência de acionamento | 1200 1/h |
| Princípio de bloqueio | Princípio da corrente de repouso |
| Força de bloqueio Fmax | 1000 N |
| Força de bloqueio FZh | 700 N |
| Força de retenção | 20 N |
| Força de saída | 30 N |
| Força de acionamento | 35 N |
| Profundidade de imersão | mín.24,5 mm |
Valores de conexão elétricos
| Corrente nominal térmica Ith | 4 A |
| Classe de uso conforme EN 60947-5-1 | |
| AC-15 | 4A 230 V |
| DC-13 | 4 A 24V |
| Tensão operacional do solenóide | |
| CA/CC | 24 V -15% ... +10% |
| Proteção contra curto-circuito conforme IEC 60269-1 | |
| (Fusível) | 4 A gG |
| Tensão de isolamento nominal Ui | 250 V |
| Resistência aos picos de tensão nominal Uimp | 2,5 kV |
| Tensão de comutação | |
| No mín. com 10 mA | 12 V |
| Corrente de comutação | |
| min. a 24 V | 1 mA |
| Potência de conexão | 6 W |
| Duração de ligação do solenóide ED | 100 % |
| Seção transversal de conexão | 0,34 ... 1,5 mm² |
Valores de confiabilidade conforme EN ISO 13849-1
| Monitoramento do bloqueio e da posição do dispositivo de proteção | |
| B10D | 2 x 106 |
| Ativação do bloqueio | |
| Categoria | Dependendo da ativação externa do bloqueio |
| Performance Level | Dependendo da ativação externa do bloqueio |
| PFHD | Dependendo da ativação externa do bloqueio |
Em combinação com Atuador Reto-S-GT-SN
Valores mecânicos e ambiente
| Sobre-curso | 5 mm |
