Euchner SN05D12-502-M - Chave de fim de curso múltipla vertical - 5 Elementos tipo Chanfro (Teto)
Chave de fim de curso múltipla vertical SN - 5 Elementos
Descrição
EUCHNER desenvolveu e introduziu o primeiro Multi Limit Switch do mundo em 1952, Euchner oferece uma variedade de estilos e gabinetes de pistão, incluindo versões DIN para atender às suas necessidades de projeto. Interruptores mecânicos de posicionamento em série com até 6 pontos de comutação são os clássicos da automação. O procedimento de interrupção é realizado por um tucho telescópico. Com a ajuda deste tucho, um elemento mecânico de comutação é ligado em uma câmara estanque em separado.
A escolha do formato de tucho ideal para o caso de aplicação em combinação com nossos excêntricos garante uma longa vida útil..
Características
- Chave pequena para espaços apertados
- Forma construtiva em pé
- Com até 6 estações de comutação
- Elementos de contato tipo: Teto, Roldana, Mancal de Rolamento, Esférico
- Versão especial para alta temperatura opcional

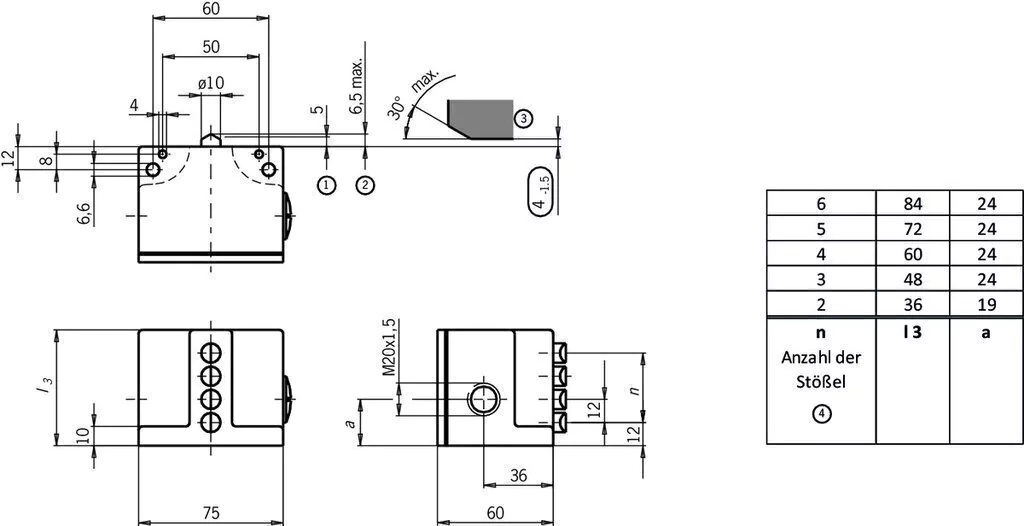

- Passo de 12 mm - Distância entre Pinos
- Forma construtiva da carcaça na vertical, sem flange
- Grau de proteção IP67 conforme IEC 60529
-
Elemento de comutação
ES 502 Elemento de comutação rápida 1 Ö + 1 S (NC/NO) Valores mecânicos e ambiente
Forma construtiva fixa Material da caixa Fundição de alumínio anodizado Peso líquido 0,5 kg Temperatura ambiente -5 ... 80 °C Grau de proteção IP67 Vida útil mecânica 30 x 106 Material do contato Liga de prata, flash de ouro Princípio de comutação Elemento de comutação rápida Distância entre batentes 12 mm Posição de montagem qualquer Quantidade de elementos de comando 5 Quantidade de contatos de ruptura 5 Quantidade de contatos de trabalho 5 Tipo de conexão 2 x M20 x 1,5 Velocidade de acionamento máx. 0,01 ... 40 m/min Elemento de acionamento Tucho de teto Força de acionamento mín.20 N Valores de conexão elétricos
Corrente nominal térmica Ith 8 A Classe de uso conforme EN 60947-5-1 AC-15 6A 230 V DC-13 6 A 24 V AC-12 8 A 250 V Proteção contra curto-circuito conforme IEC 60269-1 (Fusível) 8A gG Tensão de isolamento nominal Ui 250 V Resistência aos picos de tensão nominal Uimp 2,5 kV Corrente de comutação No mín. a CC 12 V mín.10 mA Seção transversal de conexão 0,34 ... 1,5 mm² NCM: 8536.50.90
Consulte-nos sobre a sua necessidade!
LINHA SN - PASSO 12mm SN02D12-502-M 082165 SN03D12-502-M 082164 SN04D12-502-M 082162 SN05D12-502-M 082159 SN06D12-502-M 086581 SN02K12-502-M 086582 SN03K12-502-M 086583 SN04K12-502-M 082160 SN05K12-502-M 088747 SN06K12-502-M 088748 SN02R12-502-M 079287 SN03R12-502-M 082163 SN04R12-502-M 082161 SN05R12-502-M 082158 SN06R12-502-M 082157
