Euchner RGBF06D16-502-M - Chave de fim de curso múltipla vertical - 6 Elementos tipo Chanfro (Teto)
Chave de fim de curso múltipla vertical RGBF - 6 Elementos
Descrição
EUCHNER desenvolveu e introduziu o primeiro Multi Limit Switch do mundo em 1952, Euchner oferece uma variedade de estilos e gabinetes de pistão, incluindo versões DIN para atender às suas necessidades de projeto. Interruptores mecânicos de posicionamento em série com até 6 pontos de comutação são os clássicos da automação. O procedimento de interrupção é realizado por um tucho telescópico. Com a ajuda deste tucho, um elemento mecânico de comutação é ligado em uma câmara estanque em separado.
A escolha do formato de tucho ideal para o caso de aplicação em combinação com nossos excêntricos garante uma longa vida útil..
Características
- Chave pequena para espaços apertados
- Forma construtiva em pé
- Com até 6 estações de comutação
- Elementos de contato tipo: Teto, Roldana, Mancal de Rolamento, Esférico
- Versão especial para alta temperatura opcional
- Passo de 16 mm - Distância entre Pinos
- Forma construtiva da carcaça na vertical, sem flange
- Forma construtiva da carcaça na vertical conforme DIN 43697
- Grau de proteção IP67 conforme IEC 60529
-
Elemento de comutação
ES 502 Elemento de comutação rápida 1 Ö + 1 S (NC/NO) No caso de utilização dos elementos de comutação de segurança, para atingir o curso de abertura forçada, deve ser respeitada a distância dos excêntricos
Os excêntricos devem ser montados com união positiva conforme EN 1088, ou seja, serem rebitados, soldados ou protegidos de outro modo contra a soltura.Valores mecânicos e ambiente

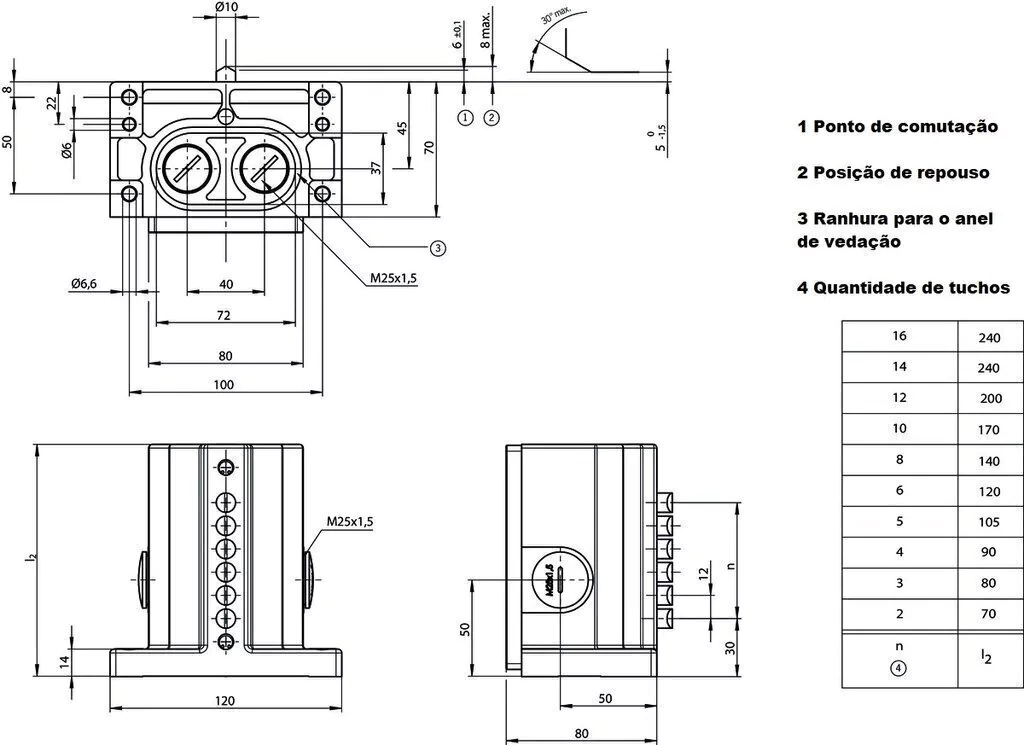

Forma construtiva Na vertical, conforme DIN 43697 Material da caixa Fundição de alumínio anodizado Peso líquido 1,3 kg Temperatura ambiente -5 ... 80 °C Grau de proteção IP67 Vida útil mecânica 30 x 106 Material do contato Liga de prata, flash de ouro Princípio de comutação Elemento de comutação rápida Distância entre batentes 16 mm Posição de montagem qualquer Quantidade de elementos de comando 6 Quantidade de contatos de ruptura 6 Quantidade de contatos de trabalho 6 Tipo de conexão 4 x M25 x 1,5 Velocidade de acionamento máx. 0,01 ... 80 m/min Elemento de acionamento Mancal de deslize e de roldana Força de acionamento mín.20 N Valores de conexão elétricos
Corrente nominal térmica Ith 8 A Classe de uso conforme EN 60947-5-1 AC-15 6A 230 V DC-13 6 A 24 V AC-12 8 A 250 V Proteção contra curto-circuito conforme IEC 60269-1 (Fusível) 8A gG Tensão de isolamento nominal Ui 250 V Resistência aos picos de tensão nominal Uimp 2,5 kV Corrente de comutação No mín. a CC 12 V mín.10 mA Seção transversal de conexão 0,34 ... 1,5 mm² NCM: 8536.50.90
Consulte-nos sobre a sua necessidade!
LINHA RGBF- PASSO 16 mm RGBF02D16-502-M 082342 RGBF03D16-502-M 088380 RGBF04D16-502-M 088377 RGBF05D16-502-M 087531 RGBF06D16-502-M 088378 RGBF08D16-502-M 088381 RGBF02K16-502-M 087534 RGBF03K16-502-M 088384 RGBF04K16-502-M 088472 RGBF05K16-502-M 087533 RGBF06K16-502-M 088385 RGBF08K16-502-M 088383 RGBF02R16-502-M 082343 RGBF03R16-502-M 082344 RGBF04R16-502-M 082345 RGBF05R16-502-M 087532 RGBF06R16-502-M 088376 RGBF08R16-502-M 088379
