Euchner PWE 0012BRG Encoder Absoluto - 12 posições - 30°
Encoder Absoluto PWE 0012BRG - 12 posições - 30°
Usado em Máquinas CNC Index
Descrição
Flexível, compacto e confiável. Um codificador rotativo, também chamado de codificador de eixo, é um dispositivo eletromecânico que converte a posição angular ou movimento de um eixo em um código analógico ou digital relativo a posição do eixo.
Os encoders absolutos geram informações de posição, ângulo e número de rotações em passos angulares específicos do tipo. A cada passo angular está atribuído um padrão de código inequívoco. O número de padrões de códigos existentes e por rotação é determinado pela capacidade de resolução. Cada padrão de código constitui uma referência inequívoca e, portanto, uma posição absoluta. Por essa razão, não há necessidade de uma operação de referência após a ligação. Um encoder de volta única mede a posição absoluta em uma só volta, enquanto que um encoder multivolta também detecta o número de voltas, além da posição.
Encoders absolutos são sistemas para medir ângulos de rotação usando a detecção codificada da quantidade medida. Cada posição angular tem informações de código exclusivas atribuídas a ela. Atribuído a cada faixa da representação di- mensional (S1, S2, S3, S4 etc.) é um bit de informação de código e, na interface de saída paralela, um sinal de saída digital.
Além de sistemas de medição puros com resoluções de mais de 8.000 posições por revolução, os codificadores absolutos programáveis não apenas reduzem os tempos de comissionamento da máquina, mas também significam que o usuário tem menos dispositivos para lidar.
Exemplos de aplicações para encoders absolutos são:
● máquinas-ferramentas
● máquinas têxteis
● impressoras
● máquinas para trabalhar madeira
● tecnologia de manuseio
● tecnologia de transporte e armazenamento
● robótica
Por ter uma referência integrada, um encoder rotativo absoluto é intrinsecamente capaz de fornecer feedback de qualidade superior:
1 – Maior resolução geral e orientação
2 – Melhor desempenho de inicialização devido ao baixo tempo de repouso (ou posição inicial)
3 – Detecção precisa de movimento ao longo de múltiplos eixos
4 – Múltiplos protocolos de rede para melhor integração eletrônica
5 – Melhor recuperação de falhas de sistema ou de energia
Características
- Eixo de centragem 40 mm
- Diametro do Eixo: 6mm
Número de passos por revolução máx. 256
Saída por Código Grey e código binário
Frequência de saída máx. 300.000 Hz
Saída push-pull compatível com EMC protegida por de circuito de sobrecarga

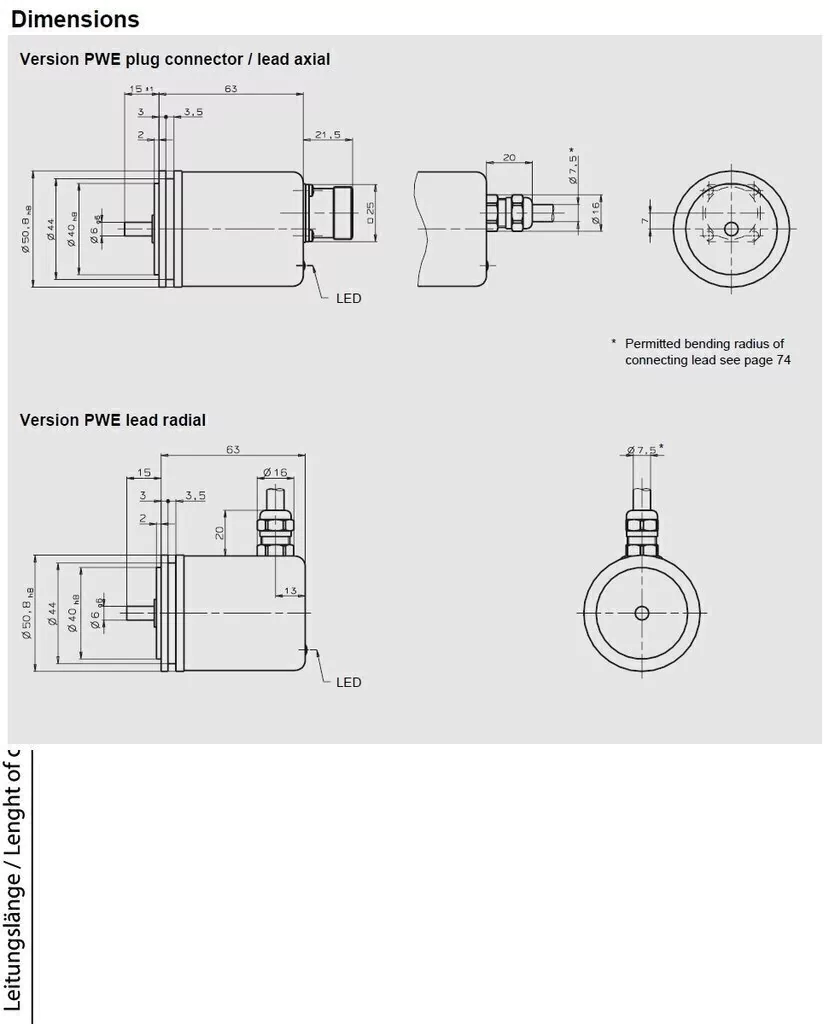

Model PWE - Centring boss 40 mm
Technical Data
|
Measuring parameters |
Value |
Unit |
|
Number of steps per revolution |
max. 256 |
|
|
Measuring step (resolution) á |
min. 1.406 |
° |
|
Error limit |
á/2 |
° |
|
Pitch code |
Gray, gray excess, binary |
|
|
Output code |
Gray, gray excess, binary |
|
|
Code direction (of rotation) |
clockwise (cw) or counter-clockwise (ccw) |
|
|
Mechanical parameters |
|
|
|
Housing material |
aluminium |
|
|
Weight |
0.25 |
kg |
|
Housing diameter |
50.8 |
mm |
|
Shaft material |
stainless steel |
|
|
Shaft diameter |
6 |
mm |
|
Mech. operating speed, max. |
3,000 |
rpm |
|
Starting torque, typical |
0.02 |
Nm |
|
Operating torque at 500 rpm, typical |
0.02 |
Nm |
|
Mass moment of inertia (rotor) |
2.5 x 10-6 |
kg m2 |
|
Max. axial shaft load |
25 |
N |
|
Max. radial shaft load |
40 |
N |
|
Bearing service life at max. operating speed and load |
4 x 1010 |
U |
|
Operating temperature range |
0 to +50 |
°C |
|
Storage temperature range |
-20 to +50 |
°C |
|
Environmental protection to EN 60529 |
IP 65 |
|
|
Resistance to vibration |
||
|
Oscillation DIN / IEC 68-2-6 (3 axes) |
10 - 55 Hz, amplitude 1 mm, 6 cycles of 5 min |
|
|
Shock DIN / IEC 68-2-27 (3 axes) |
6 shocks semi-sine, 18 ms, 30 g |
|
|
Electrical parameters |
|
|
|
Output circuit |
push-pull |
|
|
Operating voltage range UB |
15 to 30 |
V DC |
|
Operating current (without load) |
< 50 |
mA |
|
Output voltage UA at max. output current |
||
|
UA (HIGH; 1), min. |
UB - 3 |
V |
|
UA (LOW; 0), max. |
3 |
V |
|
Output current per output max. |
30 |
mA |
|
Overload/short-circuit protection |
non-latching thermal cutout |
|
|
EMC protection requirements to |
met |
|
|
Output frequency max. |
300,000 |
Hz |
|
Connection type |
|
|
|
PUR shielded lead, length 2 m |
● |
|
|
Plug connector 12-pin male |
● |
|
Pin Assignment
|
Designation |
Wire colour |
Connector pin |
Designation |
Wire colour |
Connector pin |
|
Output 1 |
BK |
1 |
Output 7 |
GY |
7 |
|
Output 2 |
WH |
2 |
Output 8 |
RD |
8 |
|
Output 3 |
YE |
3 |
- |
not assigned |
9 |
|
Output 4 |
GN |
4 |
Shield |
transparent |
housing |
|
Output 5 |
VT |
5 |
0 volts |
BU |
11 |
|
Output 6 |
PK |
6 |
+UB |
BN |
12 |
- NCM: 9031.8099
Consulte-nos sobre a sua necessidade!
| Encoder Absoluto | Codigo | Descrição |
| PWE 008 BRG | 053130 | 8 posições - 45° |
| PWE 0012BRG | 053135 | 12 posições - 30° |
