Euchner KP Joystick Analógico +- 10v
Joystick Analógico KP - Comando De Alavanca até 3 Eixos
Consulte-nos sobre a sua necessidade!
Descrição
Versão industrial para a instalação em painéis de controle. A carcaça de metal desta série é especialmente adequada para a utilização na engenharia mecânica.
Os joystick industriais da Euchner, são comutadores de controle de movimento acionados manualmente para instalação em painéis de controle, bem como em equipamentos de controle portáteis. Se necessário podem ser usados em equipamentos que exigem o controle do operador de um eixo ou até 4 eixos.
O design dos Joysticks Industriais da Euchner permite o uso em ambientes internos e externos adversos. Recursos como vários comutadores por direção, intertravamentos, botões, placas de montagem e foles oferecem aos clientes uma ampla variedade de opções.
Estes joysticks industriais são ideais para levantar, abaixar e acionar movimentos para a direita e para a esquerda, apenas para citar algumas possibilidades. Podem ser usados na indústria siderúrgica e de construção, em máquinas-ferramenta, para sistemas de transporte e transporte, nos setores de manuseio de materiais e engenharia mecânica, para armazenamento e até mesmo em tecnologia de estúdios e construção naval.

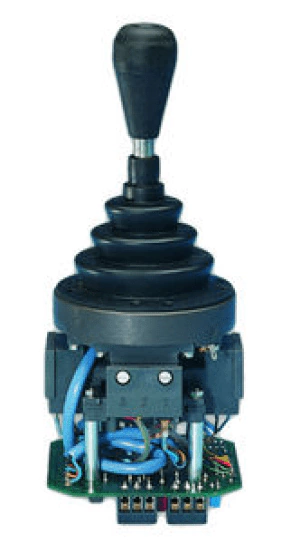

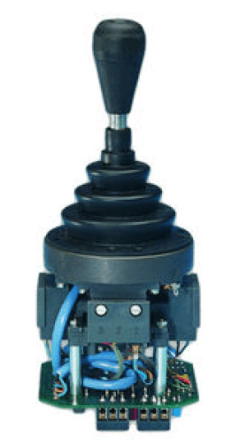

O KP Joystick é utilizado para a produção de tensões proporcionais de +/- 10 VDC. É principalmente utilizado para desviar a alavanca de controle. O dispositivo vem com quatro direções de atuação sensatas em várias variações. Ele pode ser usado em uma ampla variedade de acionamentos, bem como em acionamentos elétricos e hidráulicos. Além disso, está equipado com interruptor de posição central e sinais de saída.
Os elementos de comutação são acionados pelo joystick sendo movido para fora da posição intermediária e as alavancas robustas, que são feitas de aço inox, são acamadas com um rolamento de esferas articulado que é fixado em uma placa frontal.
Características
- Instalação do painel de controle conforme IEC 947-5-1 D30
- Eixos:
- 1 eixo Analógico
- 2 eixos Analógicos
- 2 eixos Analógicos simultâneos

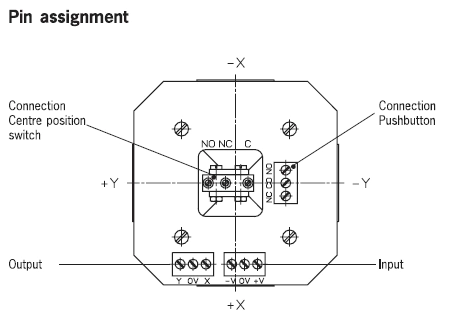

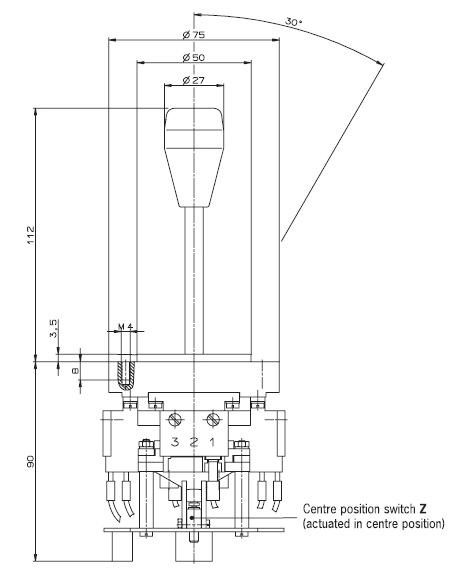

- Interruptor de posição central

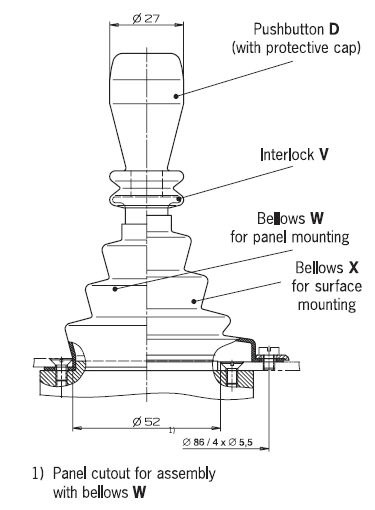

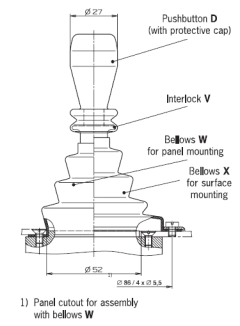

- Botão de Comando no Punho
- - Botão com 1-4 sentidos de acionamento
- - Fole
- Botão de Comando no Punho
-
Homologações
Valores mecânicos e ambiente
Material Carcaça de termoplástico/alumínio Alavanca de comutação em aço galvanizado Fole de elastômero preto Peso líquido 0,75 kg Número de Elemntos de Chaveamento 1 por direção Temperatura ambiente Botão -5 ... 65 °C Chave -25 ... 65 °C Grau de proteção IP65 lado frontal com fole Vida útil mecânica mín.1 x 106 Material do contato Liga de prata Princípio de comutação Conversor C IEC 947-5-1 Interruptor de posição central 1 Conversor Tipo de montagem Recorte do painel de controle dependendo da versão X ou W Num. Máximo de Direções Atuadas 1 eixo, 2 eixos, 2 eixos simultaneamente Tipo de conexão Terminal roscado Tensão de Entrada +- 18v Tensão de Saída +- 10v Sentidos de acionamento São possíveis no máx. 3 posições (0-1-2) dependendo do tipo por sentidomáx.4 Valores de conexão elétricos
Classe de uso conforme EN 60947-5-1 AC-15 230 V 4 A DC-13 24 V 2 A Proteção contra curto-circuito conforme IEC 60269-1 T6 / F10 Tensão de isolamento nominal Ui 250 V Resistência aos picos de tensão nominal Uimp 2,5 kV Tensão de comutação mín.10 V Corrente de comutação (Com 24 V) mín.12 mA Outros
Característica suplementar Travamento na posição 1 Fole X para a montagem NCM: 8536.50.90
