Euchner HBA079827 Manivela Eletronica CNC - Handle Pendant Station
Manivela Eletronica - Estação Remota - Pendant Station HBA - Generador de pulsos CNC
Compativel com Máquinas Romi, Masaki, Grob, Doosan, etc
Compativel com CNC Fanuc, Fagor, Siemens, etc
Consulte-nos sobre a sua necessidade!
Descrição
Compativel com CNC: Fanuc, Fagor, Siemens, etc
Gerador de impulsos manual (também conhecido como manivela eletrônica, gerador de impulsos manuais, impulsos manuais, gerador de impulsos, etc.) É adequado para todos os tipos de sistemas de controle CNC, com manivelas 5V de 100pulsos. Além disso, o módulo HBA é amplamente utilizado em máquinas CNC e máquinas de impressão.

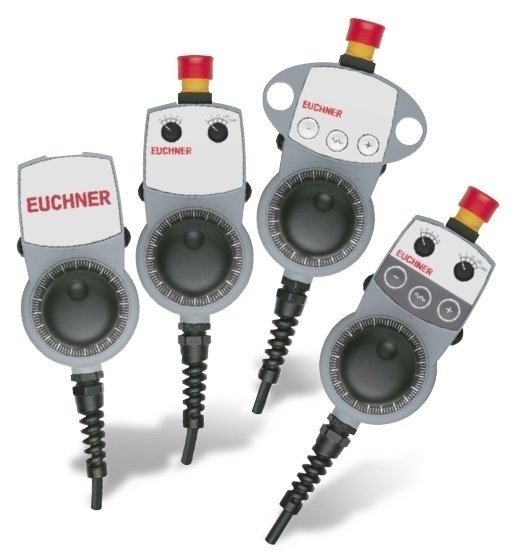

O Pendant Station HBA-079827 é uma estação remota de comando manual da familia HBA, que conta com dispositivo de PARADA DE EMERGÊNCIA, botões tipo pushbutton, teclado de membrana, chave seletora de etapas, chaves de enabling ou homem morto.
Para tornar a operação das máquinas ainda mais simples e segura para o usuário, a EUCHNER desenvolveu os aparelhos de comando manuais levando em consideração os pontos de vista ergonômicos para que eles ajustem de modo ideal na mão durante a operação. A variedade de produtos alcança deste as carcaças padrão, até o aparelho de comando manual conforme a solicitação do cliente com inúmeras possibilidades de ampliação.
As estações pendentes EUCHNER são dispositivos de controle manuais que permitem que tarefas como configuração da máquina, localização de falhas e manutenção sejam realizadas no ponto de operação. Seu design durável, leve e ergonômico proporciona anos de serviço, mesmo em ambientes hostis. Recursos como paradas de emergência, interruptores de ativação, volantes, seletores, botões de pressão e LEDs oferecem um alto nível de segurança e versatilidade. Configurações personalizadas de pingente também estão disponíveis.
Características
- Manivela com 100 impulsos, engate magnético isento de desgaste
- 2 Botões de pressão com 2 estágios, com 1 contato de trabalho cada, por ex., para a função enable
- Dispositivo de PARADA DE EMERGÊNCIA à prova de violação conforme EN ISO 13850, de dois canais
- 2 Chaves de etapas, com 5 posições cada (X, Y, Z, 4, 5 e 0, 0.1, 1, 10, 100, 1000)
- 3 Botões de pressão de película, com 1 contato de trabalho em cada
- Com Cabo Espiral De 3,9 Metros E Conector Macho 23 Pinos
Valores mecânicos e ambiente
| Material | Policarbonato |
| Peso | |
| líquido | 1,3 kg |
| Temperatura ambiente | 0 ... 50 °C |
| Umidade do ar | |
| (Condensação não permitida) | máx.80 % rH |
| Grau de proteção | |
| IEC529 | IP65 |
| Conforme Nema | 205-12 |
| Capacidade de resistência contra vibrações | |
| Oscilações (3 eixos) | DIN/IEC 68-2-6 |
| Choque (3 eixos) | DIN/IEC 68-2-27 |
| Tipo de conexão | Conector |
| Comprimento do condutor | |
| Em espiral | 3,775 m |
| Locais de divisão por rotação | |
| Manivela | 100 |
Valores de conexão elétricos
| Tensão de operação CC | |
| Manivela | 5 V DC -5% ... 5% |
| Classe de uso conforme EN 60947-5-1 | |
| DC-13 | 30 V CC / 1A |
| Tensão de comutação | |
| Teclas de pressão | máx.DC 50 V |
| Teclas de pressão | máx.AC 32 V |
| Chave em etapas | máx.15 V |
| Teclado de película | máx.AC 25 V |
| Teclado de película | máx.DC 42 V |
| Corrente de comutação | |
| Teclas de pressão | máx.100 mA |
| Chave em etapas | máx.20 mA |
| Teclado de película | máx.100 mA |
| Exigências de proteção CEM | |
| conforme CE | EN 61000-6-2, EN 61000-6-4 |
| Tipo de saída | |
| Manivela | RS422 |
| Cabo de conexão | 23x0,14mm² |
| Impulsos por rotação | |
| Manivela | 2x100 |
| Potência de comutação (VA) | |
| Chave em etapas | máx.0,2 VA |
| Teclado de película | máx.1 VA |
Elementos de comando e indicação
| Elemento de comando / indicação | 1 |
| Versão | Parada de emergência |
| Elemento de comutação | 2 contato normalmente fechado |
| Particularidades | - |
| Cor | vermelho-amarelo |
| Posição | Consultar o manual técnico |
| Elemento de comando / indicação | 2 |
| Versão | Teclas de pressão |
| Elemento de comutação | 1 contatos de trabalho cada |
| Particularidades | - |
| Cor | Preto |
| Posição | Consultar o manual técnico |
| Elemento de comando / indicação | 1 |
| Versão | Chave em etapas |
| Elemento de comutação | 5 estágios, codificado Gray, ângulo de engate 22,5° |
| Particularidades | - |
| Cor | Botão preto com traço |
| Posição | Consultar o manual técnico |
| Elemento de comando / indicação | 1 |
| Versão | Manivela |
| Elemento de comutação | - |
| Particularidades | - |
| Cor | Roda de ajuste de plástico preto |
| Posição | Consultar o manual técnico |
| Elemento de comando / indicação | 3 |
| Versão | Tecla de película |
| Elemento de comutação | 1 contatos de trabalho cada |
| Particularidades | Com inscrição |
| Cor | - |
| Posição | Consultar o manual técnico |
Outros
| Cor | |
| Caixa | Cinza RAL 7040 |
| Para a homologação conforme UL aplica-se | Operação somente com a alimentação de tensão UL-Class 2 ou medidas similares |
NCM.8536.50.90
