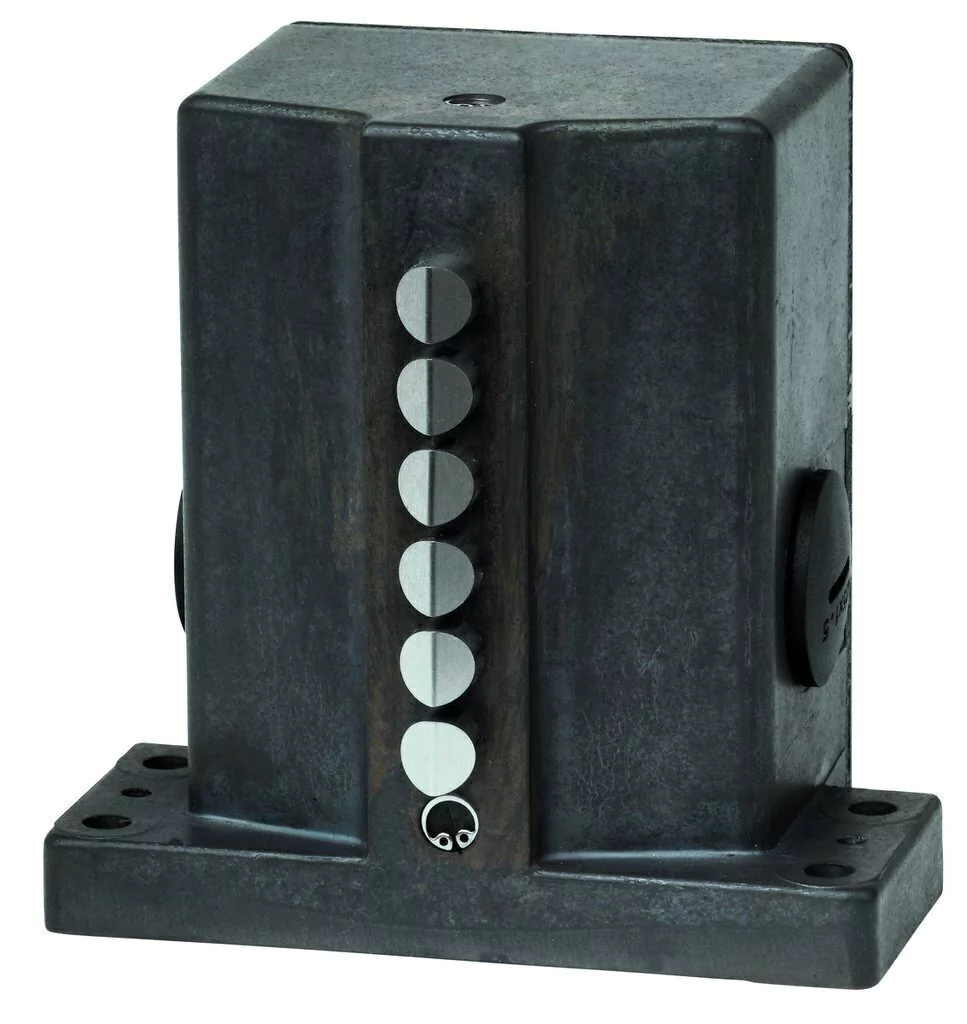

Euchner GSBF08D12-502-M - Chave de fim de curso múltipla vertical - 8 Elementos tipo Chanfro (Teto)
Chave de fim de curso múltipla vertical GSBF - 8 Elementos
Descrição
EUCHNER desenvolveu e introduziu o primeiro Multi Limit Switch do mundo em 1952, Euchner oferece uma variedade de estilos e gabinetes de pistão, incluindo versões DIN para atender às suas necessidades de projeto. Interruptores mecânicos de posicionamento em série com até 6 pontos de comutação são os clássicos da automação. O procedimento de interrupção é realizado por um tucho telescópico. Com a ajuda deste tucho, um elemento mecânico de comutação é ligado em uma câmara estanque em separado.
A escolha do formato de tucho ideal para o caso de aplicação em combinação com nossos excêntricos garante uma longa vida útil..
Características
- Chave pequena para espaços apertados
- Forma construtiva em pé
- Com até 6 estações de comutação
- Elementos de contato tipo: Teto, Roldana, Mancal de Rolamento, Esférico
- Versão especial para alta temperatura opcional
- Passo de 12 mm - Distância entre Pinos
- Forma construtiva da carcaça na vertical, sem flange
- Grau de proteção IP67 conforme IEC 60529
-
Elemento de comutação
ES 502 Elemento de comutação rápida 1 Ö + 1 S (NC/NO) Valores mecânicos e ambiente
Forma construtiva fixa Material da caixa Fundição de alumínio anodizado Peso líquido 1,1 kg Temperatura ambiente -5 ... 80 °C Grau de proteção IP67 Vida útil mecânica 30 x 106 Material do contato Liga de prata, flash de ouro Princípio de comutação Elemento de comutação rápida Distância entre batentes 12 mm Posição de montagem qualquer Quantidade de elementos de comando 8 Quantidade de contatos de ruptura 8 Quantidade de contatos de trabalho 8 Tipo de conexão 4 x M25 x 1,5 Velocidade de acionamento máx. 0,01 ... 40 m/min Elemento de acionamento Tucho de teto Força de acionamento mín.20 N Valores de conexão elétricos
Corrente nominal térmica Ith 8 A Classe de uso conforme EN 60947-5-1 AC-15 6A 230 V DC-13 6 A 24 V AC-12 8 A 250 V Proteção contra curto-circuito conforme IEC 60269-1 (Fusível) 8A gG Tensão de isolamento nominal Ui 250 V Resistência aos picos de tensão nominal Uimp 2,5 kV Corrente de comutação No mín. a CC 12 V mín.10 mA Seção transversal de conexão 0,34 ... 1,5 mm² NCM: 8536.50.90
Consulte-nos sobre a sua necessidade!
LINHA GSBF- PASSO 12 mm GSBF02D12-502-M 085914 GSBF03D12-502-M 085915 GSBF04D12-502-M 085916 GSBF05D12-502-M 088353 GSBF06D12-502-M 085917 GSBF08D12-502-M 085918 GSBF04R12-514-M 087621 GSBF02R12-502-M 085919 GSBF03R12-502-M 085920 GSBF04R12-502-M 085921 GSBF05R12-502-M 085922 GSBF06R12-502-M 085923 GSBF08R12-502-M 088354
