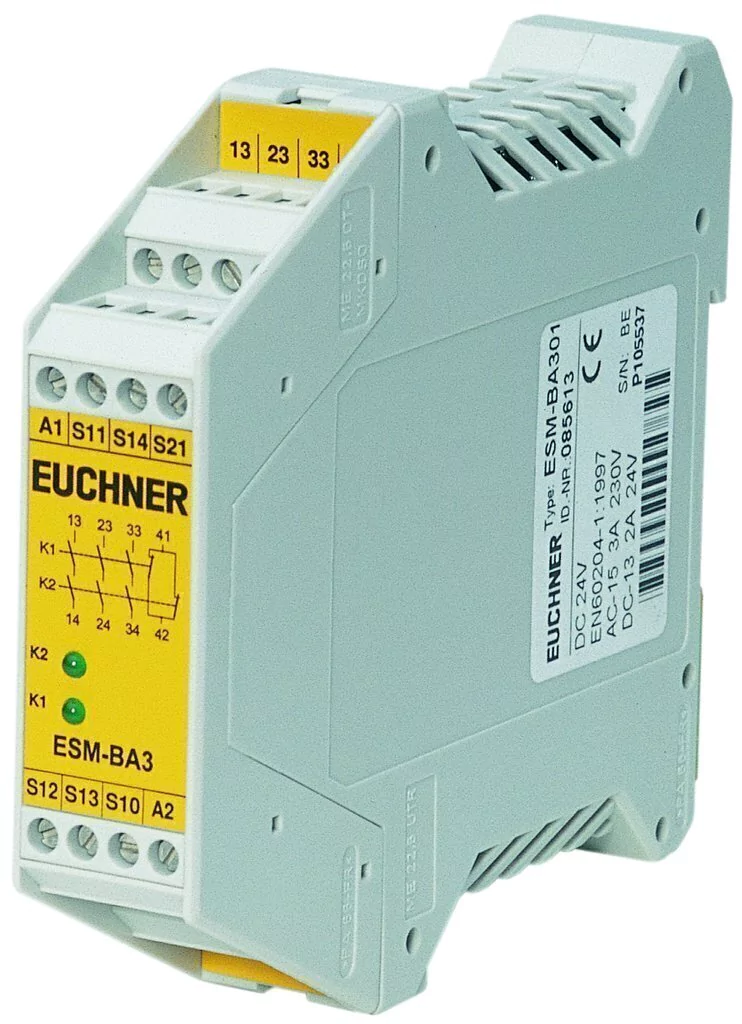

Euchner ESM-BA301 Rele de Segurança Cat 4 para E-Stop, Portas, Cortina de Luz
R$1.205,10
Rele de Segurança BA 301
Características
- ESM-BA.. Utilização até a categoria 4 conforme EN 13849-1
- Indicações de estado de LED
- Ativação de 1 canal ou 2 canais
- 3 Contatos de segurança redundantes
- 1 Contato auxiliar (contato de monitoração)
- Monitoração de curto-circuito e de ligação à terra/massa
- Terminais de conexão encaixáveis

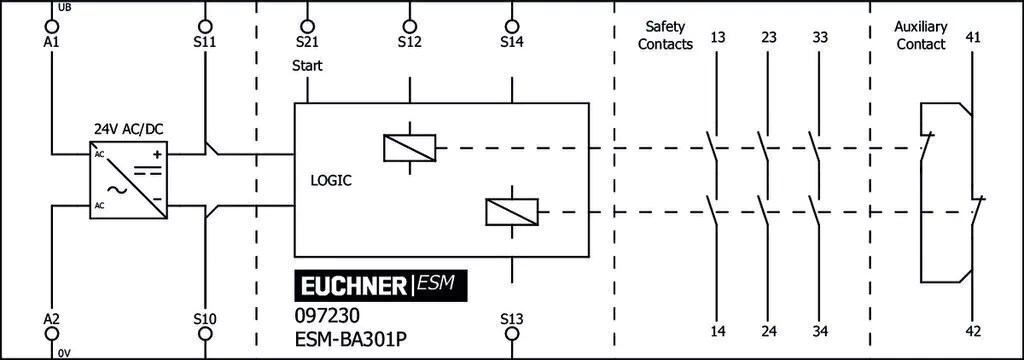

Saídas de relé
As saídas são eletricamente desacopladas e estruturadas de modo redundante.
Possibilidades de conexão
Respectivamente através de um cabeamento apropriado pode ser selecionadas as seguintes funções:
- Ativação do relé através da partida automática ou de uma tecla de partida.
- Monitoração dos relés ou contatores posteriores.
- Monitoração simultânea, para monitorar os componentes de segurança em tempo.
- Ativação do relé por meio de uma tecla de partida monitorada.
- Monitoração de curto-circuito, para identificar os curto-circuitos entre os cabos de conexão e eventualmente, desligar as saídas ou impedir a ativação do relé.
- Monitoração da ligação à terra/massa, para identificar os curto-circuitos entre um cabo de conexão e a terra ou massa e, eventualmente, desligar as saídas ou impedir a ativação do relé.
Contatos auxiliares
No caso do relé da série ESM‑BA3.. encontram-se disponíveis os contatos de ruptura separados eletricamente como contatos auxiliares.
Importante:
Dependendo do aparelho é necessário um jogo de conexão.
Homologações
  |
Valores mecânicos e ambiente
| Material da caixa | Poliamida PA6.6 |
| Peso | |
| líquido | 0,23 kg |
| Temperatura ambiente | -15 ... 40 °C |
| Grau de proteção | IP20 |
| Vida útil mecânica | |
| ciclos | 10 x 106 |
| Material do contato | AgSnO2 |
| Tipo de montagem | Trilho DIN de 35 mm conforme DIN EN 60715 TH35 |
| Tipo de conexão | Terminais de ligação encaixáveis |
| Comprimento do cabo de comando | |
| Com a seção transversal do cabo de 0,75 mm2 | 1000 m |
| Contatos de segurança 13/14, 23/24, 33/34 | |
| Quantidade de contatos de segurança | 3 |
| Contato auxiliar 41/42 | |
| Quantidade de contatos auxiliares | 1 |
Valores de conexão elétricos
| Tensão de serviço | |
| CA/CC | 24 V -10% ... +10% |
| Tensão de isolamento nominal Ui | 250 V |
| Resistência aos picos de tensão nominal Uimp | |
| Linha de fuga/rigidez dielétrica | 4 kV |
| Categoria de sobretensão conforme IEC EN 60664-1 | 3 |
| Proteção contra troca de polaridade | |
| Com a versão UB =24 V CC | |
| Potência de conexão | |
| com 24 V CC | 2,3 W |
| Grau de contaminação (externo, conforme EN 60947-1) | 2 |
| Seção transversal de conexão | 0,14 ... 2,5 mm² |
| Tensão de teste | |
| Comando /contatos | 2,5 kV |
| Tensão de comando | |
| em S11 | 18,6 ... 24 V 26 V Tecla de início |
| Corrente de comando | |
| S11...S14 | 60 mA |
| Potência de comutação | |
| CC (na categoria de uso CC 13) | máx.30 W |
| Potência de comutação (VA) | |
| AC | máx.500 VA |
| Indicação de LED | 2 Indicações de estado (verde) dos relés K1 e K2 |
| Contatos de segurança 13/14, 23/24, 33/34 | |
| Tipo de saída | |
| Contato de trabalho | Contatos de relé, sem potencial e condução forçada (redundante) |
| Tensão de comutação | |
| AC | máx.250 V |
| CC | máx.24 V |
| Corrente de comutação | Com 24 Vmín.5 mA |
| Corrente de soma | Para todos os contatosmáx.15 A |
| Proteção | |
| Proteção externa do contato (relé de segurança) conforme EN 60269-1 | 10A gG (T6A / F8A) |
| Classe de uso conforme EN 60947-5-1 | |
| AC-15 | 3A, 250V |
| DC-13 | 3A, 24V |
| AC-12 | 8 A de carga ôhmica, 250 V |
| DC-12 | 8 A de carga ôhmica, 50 V |
| Contato auxiliar 41/42 | |
| Tipo de saída | |
| Contato de ruptura | Contatos de relé, sem potencial |
| Classe de uso conforme EN 60947-5-1 | |
| AC-12 | 2A, 250V |
| DC-12 | 2A, 50V |
Outros
| Normas atendidas | EN 60439-1: 1999 + A1: 2004; EN 60947-1: 2007; EN 60947-5-1: 2004; EN 60947-7-1: 2002; EN 61000-6-2: 2005; EN 61000-6-3: 2007; EN ISO 13849-1: 2015; EN 62061: 2005 + CA: 2010 + A1: 2013 + A2: 2015; EN 60204-1: 2007 |
Valores de confiabilidade conforme EN ISO 13849-1
| Performance Level | PL e |
| Categoria | 4 |
| PFHD | 1,2 x 10-8 |
| Quantidade de ciclos de comutação | |
| ≤ 0,1 A a 24 V CC | máx.500000 1/Jahr |
| ≤ 1 A a 24 V CC | máx.350000 1/Jahr |
| ≤ 2 A a 24 V CC | máx.100000 1/Jahr |
| Vida útil | 20 y |
NCM: 85364100
