Características
- Possibilidade de conexão de 4 cabeças de leitura
- 2 Saídas de segurança (contatos de relés, com 2 contatos de trabalho conectados internamente em cada saída)
- Tecla de partida e circuito de retorno conectáveis
- Unicode
- Terminais de ligação encaixáveis
- Categoria 4 / PL e conforme EN ISO 13849-1
Avaliação Unicode
Cada atuador é único. O dispositivo de avaliação identifica somente o atuador programado. Podem ser programados outros atuadores.
È identificado sempre apenas o último atuador programado.
Os novos atuadores são programados pela colocação de uma ponte de potência.
Monitoração do bloqueio
Os dispositivos de avaliação da série CES-CB possibilitam a utilização das cabeças de leitura com bloqueio integrado para a proteção humana durante os movimentos inerciais das máquinas. As cabeças de leitura adequadas podem ser encontradas nos acessórios.
Categoria conforme EN ISO 13849-1
Por meio de dois atalhos de segurança estruturados de modo redundante (contatos de relés) com 2 contatos de trabalho internos, monitorados em cada atalho de segurança, adequado para:
- Categoria 4 / PL e conforme EN ISO 13849-1
Cada atalho de segurança, nesta ocasião, é seguro individualmente.
Indicação de LED
| STATE | LED de estado |
| DIA | LED de diagnóstico |
| OUT | Estado da saída de segurança |

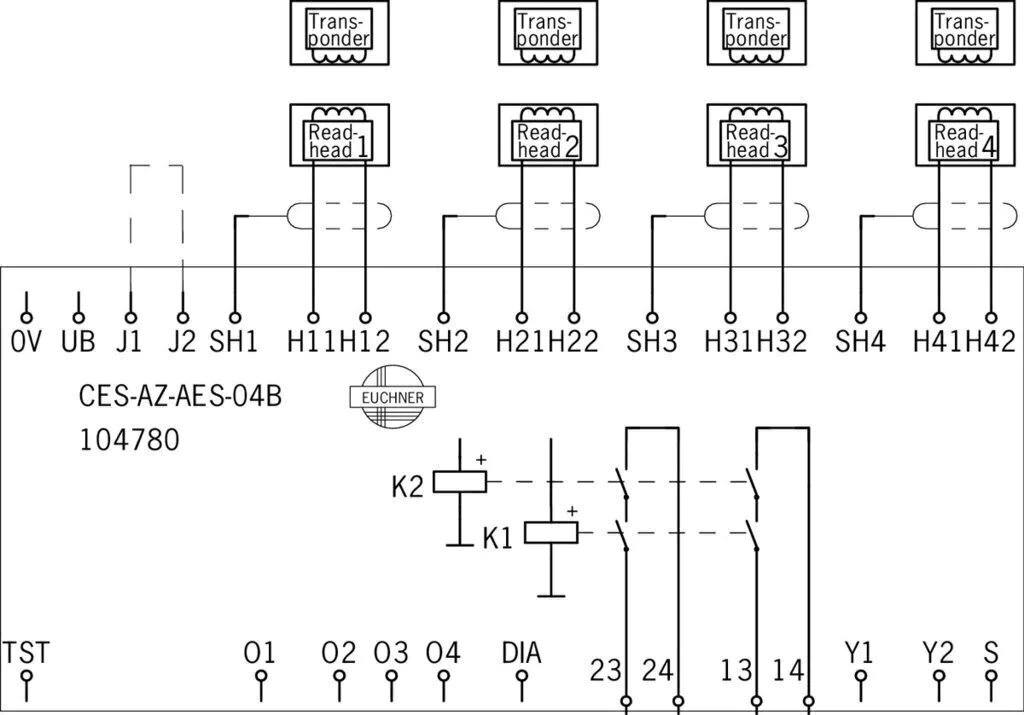

Conexões suplementares
| TST | Entrada para o auto-teste |
| O1 ... O4 | Saídas de sinalização (semicondutores) |
| DIA | Saída de diagnóstico |
| Y1, Y2 | Circuito de retorno |
| J1, J2 | Entrada de programação |
| S | Conexão da tecla de partida (monitoração do flanco descendente) |
Importante: Os terminais de ligação encaixáveis não estão contidos no escopo de fornecimento e devem ser encomendados separadamente.
