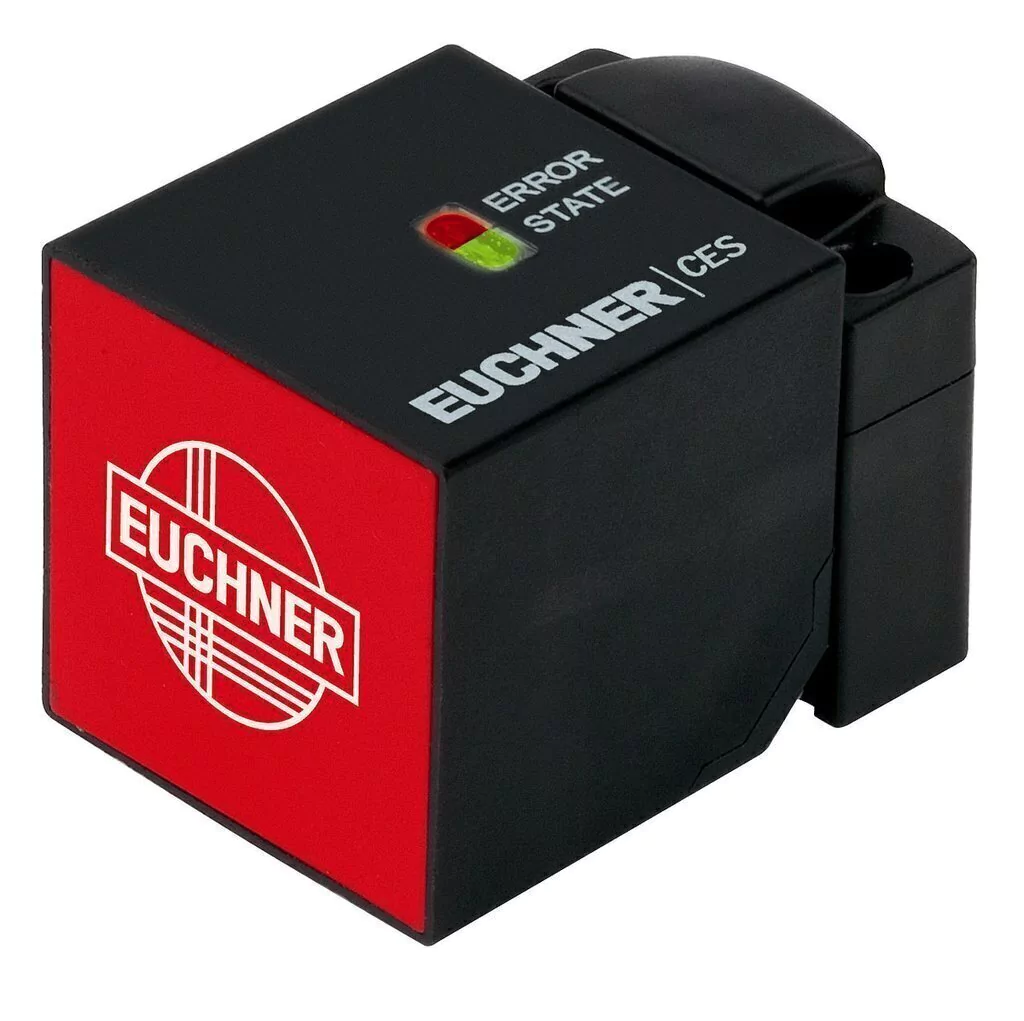

Euchner CES-AP-C01-AH-SB Chave de Segurança CES-AP por Transponder / RFID - Cat 4 - PL e

Chave de Segurança CES-AP com Avaliação Integrada

Suas vantagens

  • Elevada segurança contra manipulação
  • Categoria 4 / PL e conforme EN ISO 13849-1
  • Monitoração de curto-circuito integrada
  • Grande área de resposta
  • Conexão por meio do conector de encaixe
  • Diagnóstico por meio do LED

Com a CES-AP encontra-se disponível a técnica de transponder para a proteção das menores portas e coberturas. As características típicas da CES, como a grande distância de leitura e o desvio central, naturalmente também se aplicam a CES-AP. Vantagem clara: A montagem absolutamente simples nos perfis.

Estrutura e modo de funcionamento

A chave de segurança CES-AP... possui duas saídas de segurança. As saídas da última chave na série são conectadas diretamente nos acionamentos, nos relés de segurança posteriores ou nos comandos seguros. A monitoração com relação a curto-circuito é realizada pela própria chave através dos sinais cíclicos. O sinais cíclicos externos, por isto, não são necessários.

Características

  • Chave de segurança com sistema eletrônico de avaliação integrado
  • Sem conexão em série
  • Controle de curto-circuito transversal
  • 2 Saídas de segurança (saídas dos semicondutores)
  • Categoria 4 / PL e conforme EN ISO 13849-1
  • Conector de encaixe M12 com 5 pinos, pino 5 não atribuído
  • Unicode

Sentido de aproximação

Pode ser mudado em etapas de 90°

Controle de curto-circuito transversal

A chave gera um sinal de impulso próprio nos cabos de saída OA/OB.

Observe isto por ocasião da conexão dos comandos e dos relés.

Avaliação Unicode

Cada atuador é único. A chave identifica somente o atuador programado. Podem ser programados outros atuadores. È identificado sempre apenas o último atuador programado.

Categoria conforme EN 13849-1

Através de duas saídas de semicondutores estruturadas de modo redundante (saídas de segurança) com monitoração interno adequado para:

  • Categoria 4 / PL e conforme EN 13849-1

Importante: Para atingir a categoria indicada conforme EN ISO 13849-1 devem ser avaliadas sempre ambas as saídas de segurança (OA e OB).

Indicação de LED

STATE LED de estado
DIA LED de diagnóstico

Conexões suplementares

DIA Saída de diagnóstico (semicondutor)
RST Entrada de Reset

Zona típica de resposta

Com o atuador CES-A-BBA e CES-A-BCA

NCM: 85369095
