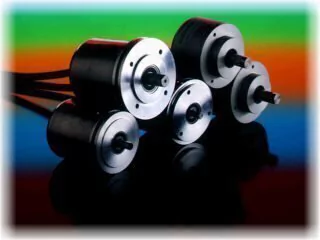

Encoder Absoluto

Descrição

Flexível, compacto e confiável. Um codificador rotativo, também chamado de codificador de eixo, é um dispositivo eletromecânico que converte a posição angular ou movimento de um eixo em um código analógico ou digital relativo a posição do eixo.
Os encoders absolutos geram informações de posição, ângulo e número de rotações em passos angulares específicos do tipo. A cada passo angular está atribuído um padrão de código inequívoco. O número de padrões de códigos existentes e por rotação é determinado pela capacidade de resolução. Cada padrão de código constitui uma referência inequívoca e, portanto, uma posição absoluta. Por essa razão, não há necessidade de uma operação de referência após a ligação. Um encoder de volta única mede a posição absoluta em uma só volta, enquanto que um encoder multivolta também detecta o número de voltas, além da posição.

Encoders absolutos são sistemas para medir ângulos de rotação usando a detecção codificada da quantidade medida. Cada posição angular tem informações de código exclusivas atribuídas a ela. Atribuído a cada faixa da representação di- mensional (S1, S2, S3, S4 etc.) é um bit de informação de código e, na interface de saída paralela, um sinal de saída digital.

Além de sistemas de medição puros com resoluções de mais de 8.000 posições por revolução, os codificadores absolutos programáveis ​​não apenas reduzem os tempos de comissionamento da máquina, mas também significam que o usuário tem menos dispositivos para lidar.

Exemplos de aplicações para encoders absolutos são:

● máquinas-ferramentas
● máquinas têxteis
● impressoras
● máquinas para trabalhar madeira
● tecnologia de manuseio
● tecnologia de transporte e armazenamento
● robótica

Por ter uma referência integrada, um encoder rotativo absoluto é intrinsecamente capaz de fornecer feedback de qualidade superior:

1 – Maior resolução geral e orientação
2 – Melhor desempenho de inicialização devido ao baixo tempo de repouso (ou posição inicial)
3 – Detecção precisa de movimento ao longo de múltiplos eixos
4 – Múltiplos protocolos de rede para melhor integração eletrônica
5 – Melhor recuperação de falhas de sistema ou de energia
